ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА

ТУРБОАГРЕГАТА Т-42/50-90-3 ПО ЛМЗ

ТХ 37-70-020-86 PDF-документ

Авторы: Очков В.Ф., Пискотин С.А., Гибадуллин И.А.

Расход пара и теплоты при W=8000 м/ч и t^в₁=10 ^оС (Конденсационный режим при отключенном регуляторе давления в отборе): график | online-расчет

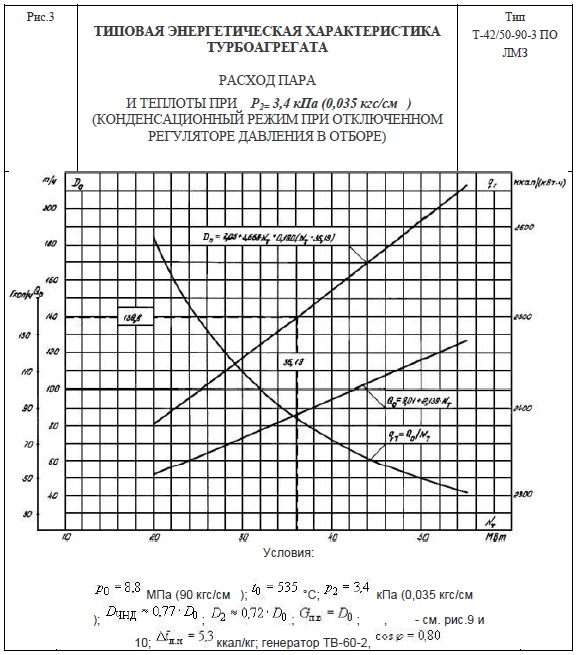

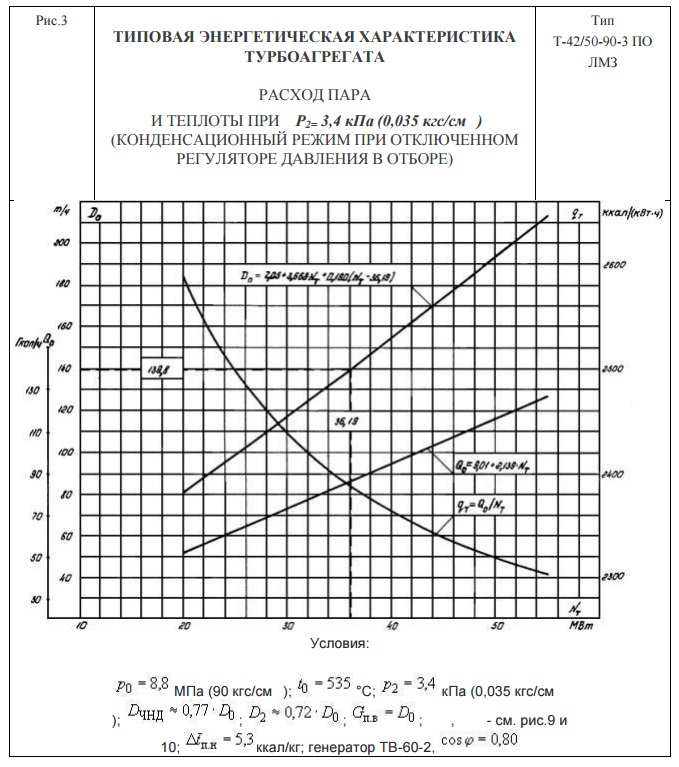

Расход пара и теплоты при p₂=3.4 кПа (Конденсационный режим при отключенном регуляторе давления в отборе): график | online-расчет

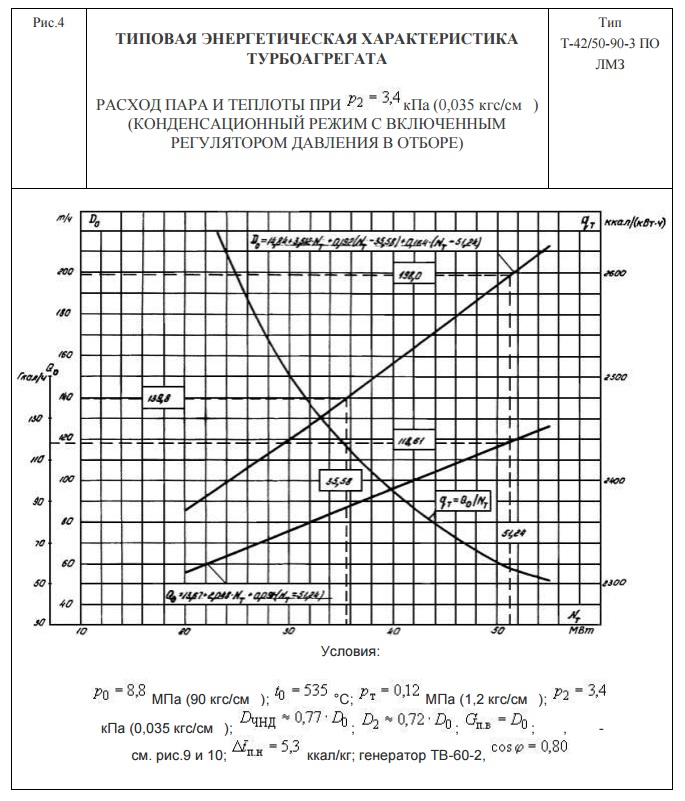

Расход пара и теплоты при p₂=3.4 кПа (Конденсационный режим с включенным регулятором давления в отборе): график | online-расчет

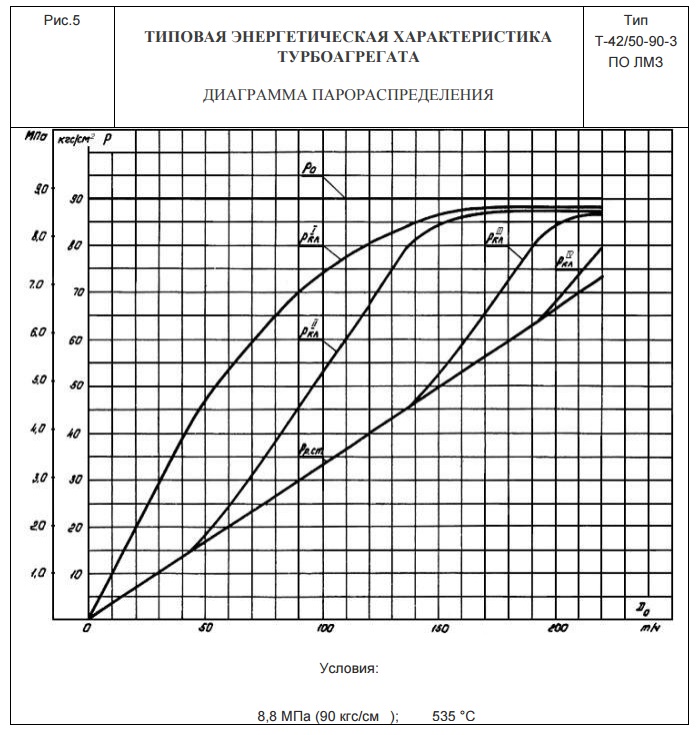

Диаграмма парораспределения:  график | online-расчет

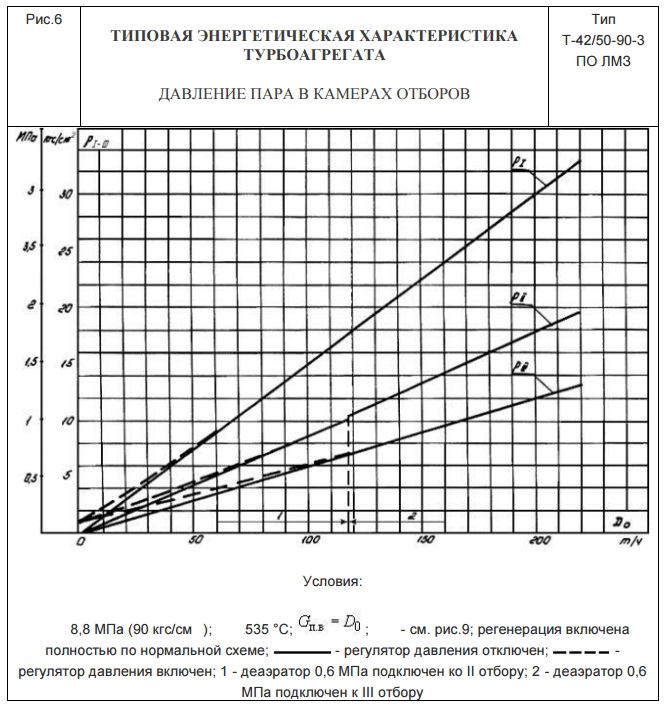

Давление пара в камерах 1,2 и 3 отборов: график | online-расчет - при выключенном регуляторе давления | online-расчет - при включенном регуляторе давления

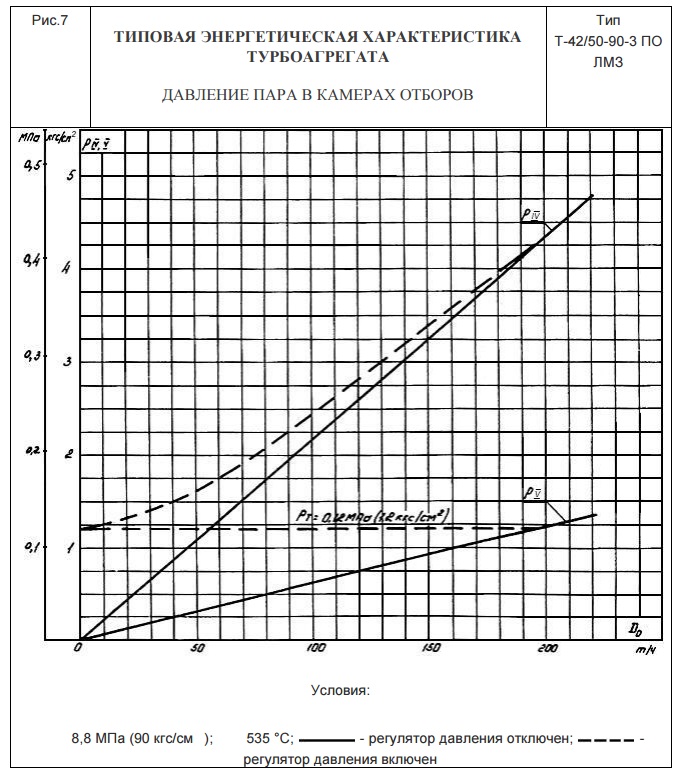

Давление пара в камерах 4 и 5 отборов: график | online-расчет - при выключенном регуляторе давления | online-расчет - при включенном регуляторе давления

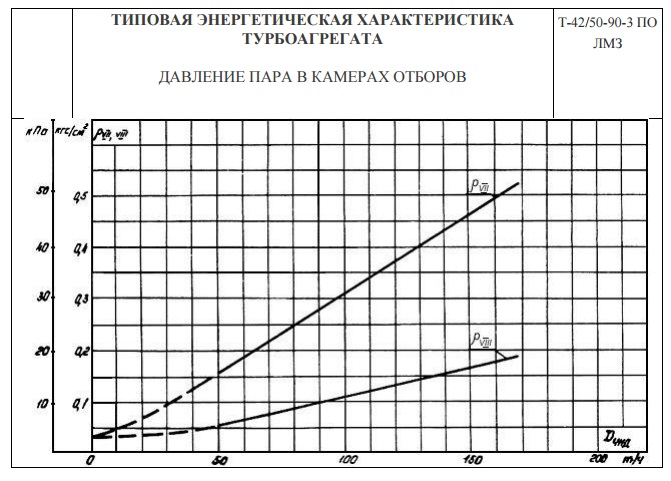

Давление пара в камерах 7 и 8 отборов: график | online-расчет - при выключенном регуляторе давления | online-расчет - при включенном регуляторе давления

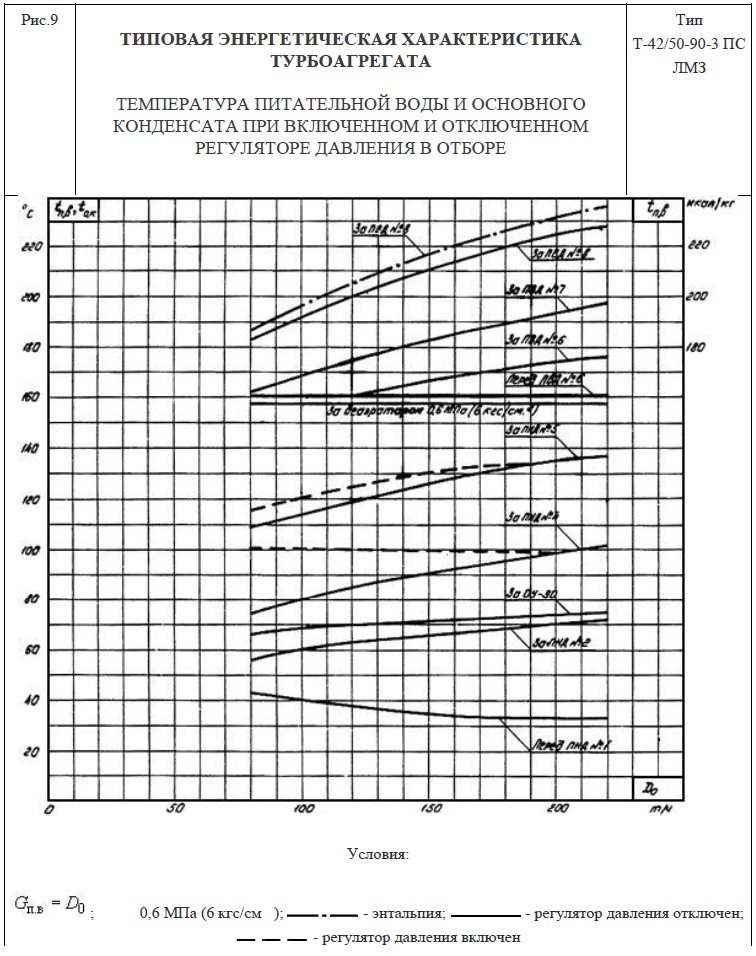

Температура питательной воды и основного конденсата при включенном и отключенном регуляторе давления в отборе: график | online-расчет - при выключенном регуляторе давления | online-расчет - при включенном регуляторе давления

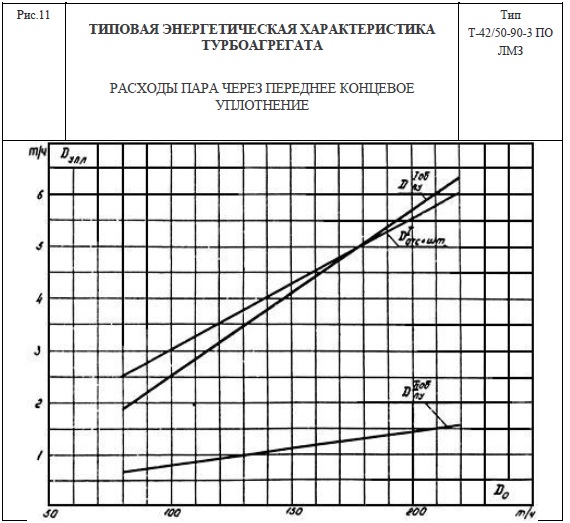

Расходы пара через переднее концевое уплотнение: график | online-расчет

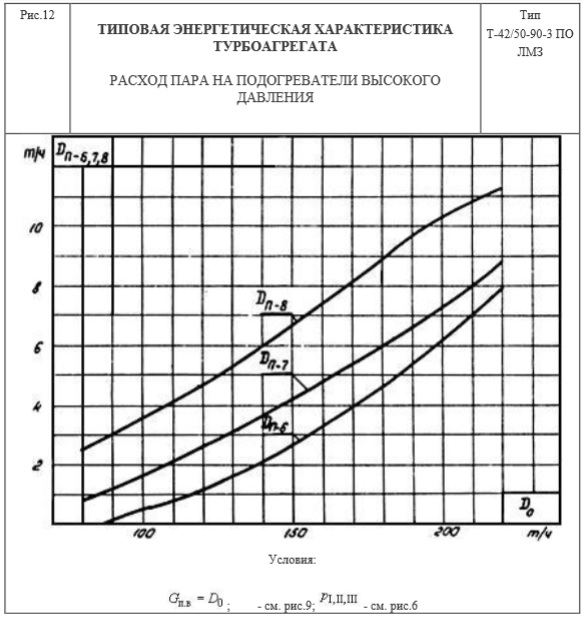

Расход пара на ПВД: график | online-расчет

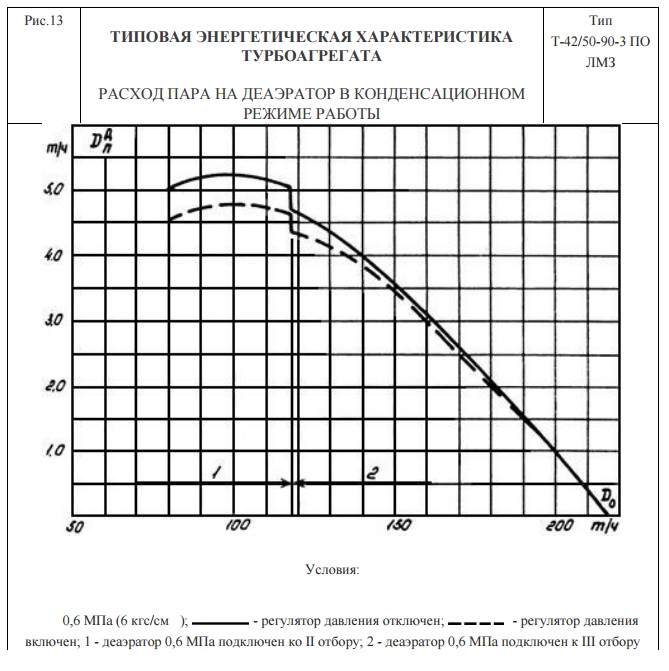

Расход пара на деаэратор в конденсационном режиме работы: график | online-расчет - при выключенном регуляторе давления | online-расчет - при включенном регуляторе давления

Расход пара на ПНД4 и ПНД5 в конденсационном режиме работы: график | online-расчет - при выключенном регуляторе давления | online-расчет - при включенном регуляторе давления

Расход пара на ПНД1 и ПНД2: график | online-расчет

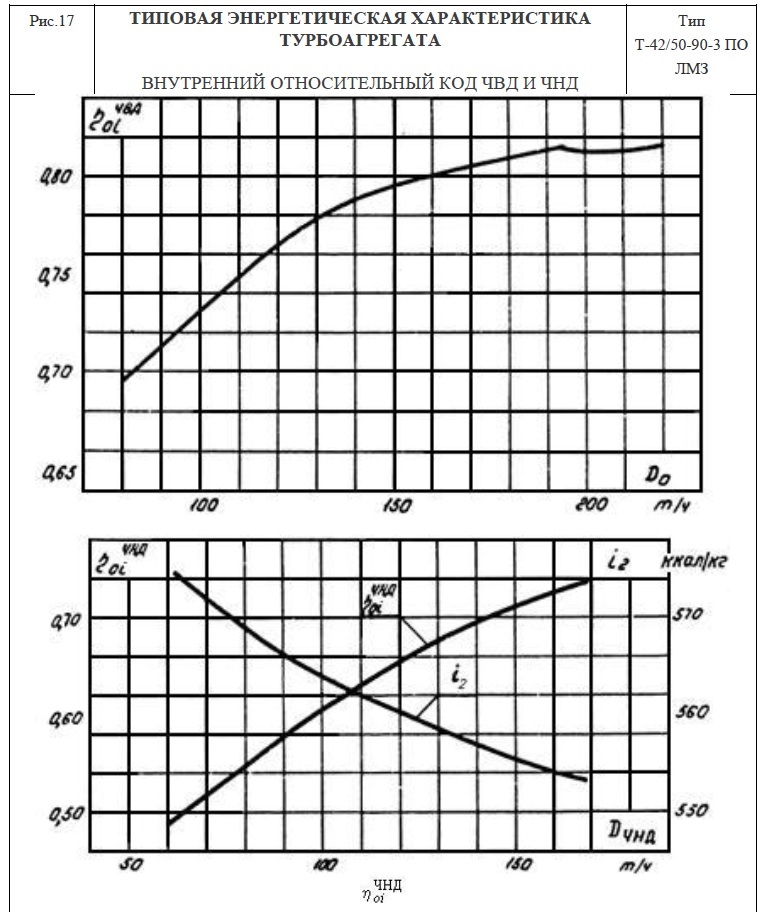

Внутренний относительный КПД ЧВД и ЧНД: график | online-расчет
