Кириллин В.А., Сычев В.В., Шейндлин А.Е. Техническая термодинамика.

Copyright^© 2008 Издательский Дом МЭИ

Глава 11. Теплосиловые паровые циклы

11.3 Анализ цикла Ренкина с учетом потерь необратимости

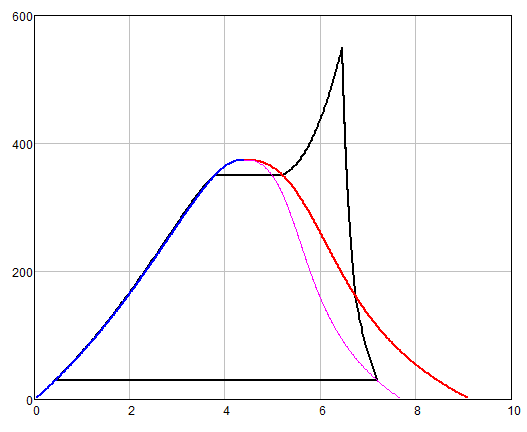

Рисунок 11.15. Действительный цикл Ренкина с перегревом пара

Внимание! В данный момент вы находитесь на неинтерактивной версии расчета.

Температура в котле:

Давление пара на входе в турбину:

Давление в конденсаторе:

Внутренний относительный КПД турбины:

Внутренний относительный КПД насоса:

Выберите

оси

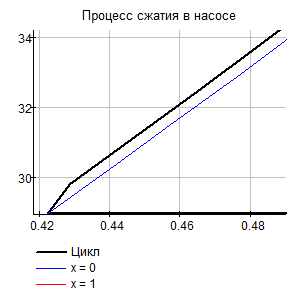

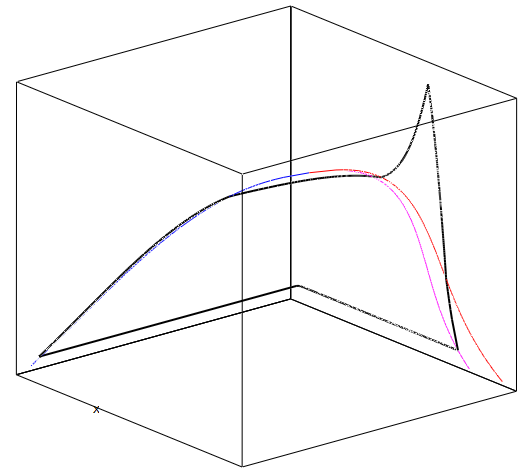

Расчет (см. диаграммы ниже)

Удельная энтальпия пара на входе в турбину:

Удельная энтропия пара на входе в турбину:

Теоретическое значение энтальпии влажного пара на выходе из турбины:

Действительное значение энтальпии влажного пара на выходе из турбины:

Действительное значение энтропии влажного пара на выходе из турбины:

Удельная энтальпия воды на входе в насос

Удельная энтропия воды на входе в насос:

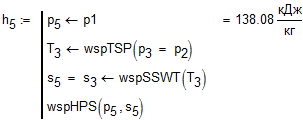

Теоретическое значение энтальпии воды на входе в котел:

Действительное значение энтальпии воды на входе в котел:

Действительное значение энтропии воды на входе в котел:

Удельная теплота, поступающая в котле:

Удельная теплота, отводимая в конденсаторе:

Термический КПД цикла:

Удельная работа турбины:

Удельная работа турбины с учетом необратимых потерь:

Удельная работа насоса:

Удельная работа насоса с учетом необратимых потерь:

Удельная работа производимая в обратимом цикле Ренкина:

Удельная работа производимая в действительном цикле Ренкина:

Внутренний относительный КПД цикла:

Внутренний абсолютный КПД цикла:
