Глава 11. Теплосиловые паровые циклы

11.4 Цикл с промежуточным перегревом пара

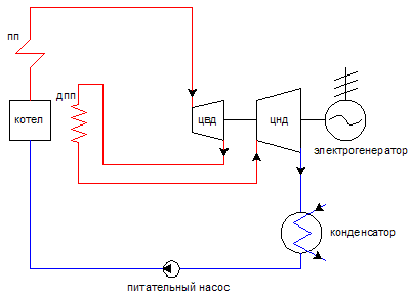

Рисунок 11.22. Действительный цикл Ренкина с промежуточным перегревом пара

Внимание! В данный момент вы находитесь на неинтерактивной версии расчета.

Чтобы перейти к самому расчету пройдите по ссылке >>>

Температура в котле:

Давление пара на входе в турбину:

Температура промперегрева:

Давление промперегрева:

Давление в конденсаторе:

Внутренний относительный КПД ЧВД турбины:

Внутренний относительный КПД ЧНД турбины:

Внутренний относительный КПД насоса:

Выберите

оси

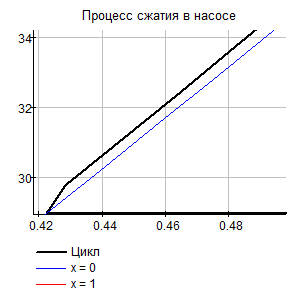

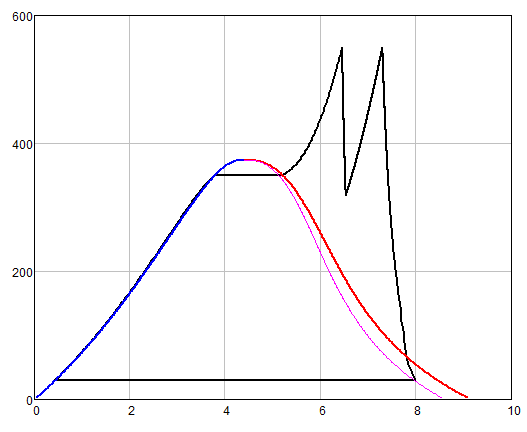

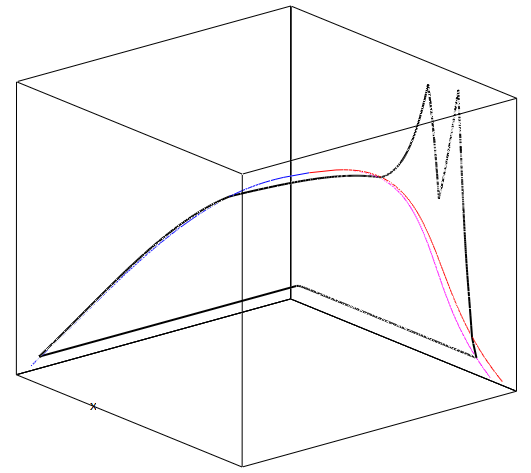

Расчет (см. диаграммы ниже)

Удельная энтальпия пара на входе в ЧВД:

Удельная энтропия пара на входе в ЧВД:

Теоретическое значение энтальпии пара на выходе из ЧВД:

Действительное значение энтальпии пара на выходе из ЧВД:

Действительное значение энтропии пара на выходе из ЧВД:

Удельная энтальпия пара на входе в ЧНД:

Удельная энтропия пара на входе в ЧНД:

Теоретическое значение энтальпии влажного пара на выходе из турбины:

Действительное значение энтальпии влажного пара на выходе из турбины:

Действительное значение энтропии влажного пара на выходе из турбины:

Удельная энтальпия воды на входе в насос

Удельная энтропия воды на входе в насос:

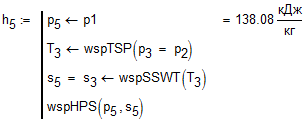

Теоретическое значение энтальпии воды на входе в котел:

Действительное значение энтальпии воды на входе в котел:

Действительное значение энтропии воды на входе в котел:

Удельная теплота, поступающая в котле:

Удельная работа ЧВД турбины:

Удельная работа ЧВД турбины с учетом необратимых потерь:

Удельная работа ЧНД турбины:

Удельная работа ЧНД турбины с учетом необратимых потерь:

Удельная работа насоса:

Удельная работа насоса с учетом необратимых потерь:

Удельная работа производимая в обратимом цикле Ренкина:

Удельная работа производимая в действительном цикле Ренкина:

Термический КПД цикла:

Внутренний относительный КПД цикла:

Внутренний абсолютный КПД цикла:
