Кириллин В.А., Сычев В.В., Шейндлин А.Е. Техническая термодинамика.

Copyright^© 2008 Издательский Дом МЭИ

Глава 11. Теплосиловые паровые циклы

11.5 Регенеративный цикл

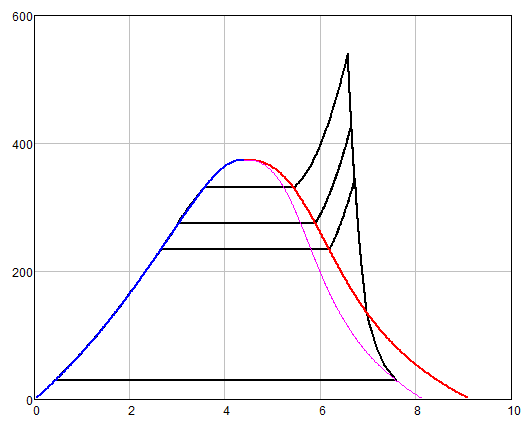

Рисунок 11.28. Действительный цикл Ренкина с регенерацией

Внимание! В данный момент вы находитесь на неинтерактивной версии расчета.

Температура в котле:

Давление пара на входе в турбину:

Давление в конденсаторе:

Давление пара в 1-м регенеративном отборе:

Давление пара во 2-м регенеративном отборе:

Внутренний относительный КПД турбины:

Внутренний относительный КПД питательного насоса:

Внутренний относительный КПД конденсатного насоса 1-й ступени:

Внутренний относительный КПД конденсатного насоса 2-й ступени:

Выберите

оси

Расчет (см. диаграммы ниже)

Удельная энтальпия пара на входе в турбину:

Удельная энтропия пара на входе в турбину:

Удельная энтальпия влажного пара на выходе из турбины:

Удельная энтропия влажного пара на выходе из турбины:

Удельная энтальпия воды на выходе из конденсатора:

Удельная энтропия воды на выходе из конденсатора:

Удельная энтальпия воды на входе во 2-й регенеративный подогреватель:

Удельная энтальпия воды на выходе из 2-го регенеративного подогревателя:

Удельная энтальпия пара во 2-м регенеративном отборе:

Удельная энтальпия воды на входе в 1-й регенеративный подогреватель:

Удельная энтальпия воды на выходе из 1-го регенеративного подогревателя:

Удельная энтальпия пара в 1-м регенеративном отборе:

Удельная энтальпия воды на входе в котел:

Удельная энтропия воды на входе в котел:

Доля пара, отбираемого на 1-й регенеративный подогреватель:

Доля пара, отбираемого на 2-й регенеративный подогреватель:

Термический КПД регенеративного цикла:
