Кириллин В.А., Сычев В.В., Шейндлин А.Е. Техническая термодинамика.

Глава 11. Теплосиловые паровые циклы

11.1 Цикл Карно

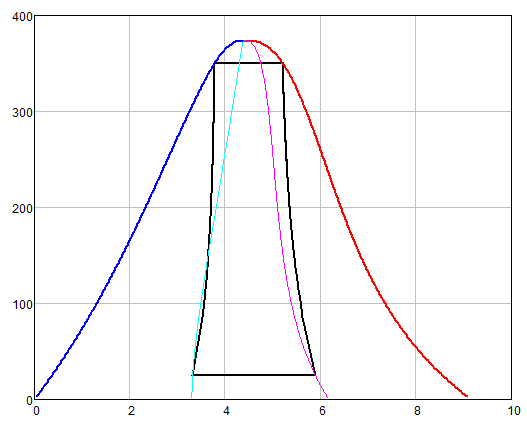

Рисунок 11.3. Реальный цикл Карно на влажном паре

Внимание! В данный момент вы находитесь на неинтерактивной версии расчета.

Чтобы перейти к самому расчету пройдите по ссылке >>>

Температура в котле

Температура в конденсаторе

Внутренний относительный КПД турбины

Внутренний относительный КПД компрессора

Выберите

оси

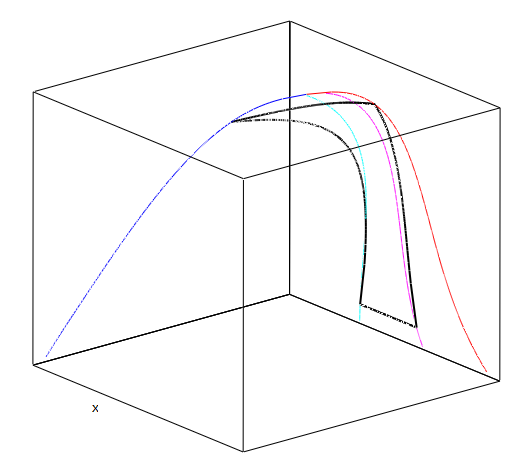

Расчет (см. диаграммы ниже)

Давление в котле:

Примечание.

Функция wspPST пакетаWaterSteamPro (www.wsp.ru) возвращает давление (P) насыщени (S) воды и водяного пара в зависимости от температуры (T)

Удельная энтальпия насыщенного пара на входе в турбину:

Функция wspHSST возвращает удельную энтальпию (H) водяного пара (S) на линии насыщения (S) в зависимости от температуры (T)

Удельная энтропия насыщенного пара на входе в турбину:

Функция wspSSST возвращает удельную энтропию (S) водяного пара (S) на линии насыщения (S) в зависимости от температуры (T)

Давление в конденсаторе:

Функция wspPST возвращает давление (P) насыщени (S) воды и водяного пара в зависимости от температуры (T)

Теоретическое значение энтальпии влажного пара на выходе из турбины:

Функция wspHPS возвращает удельную энтальпию (H) воды и водяного пара в зависимости от давления (P) и удельной энтропии (S)

Действительное значение энтальпии влажного пара на выходе из турбины:

Функция wspHEXPANSIONPTPEFF возвращает удельную энтальпию (H) в конце процесса расширения (EXPANSION) от давления (P) и температуры (T) в начале процесса до давления (P) в конце процесса, с внутренним относительным КПД (EFF)
