Mathcad^® Calculation Server. Copyright^© 2011 Trieru Ltd. and Nelbook Ltd.

Кириллин В.А., Сычев В.В., Шейндлин А.Е. Техническая термодинамика.

Copyright^© 2008 Издательский Дом МЭИ

Глава 11. Теплосиловые паровые циклы

11.2 Цикл Ренкина

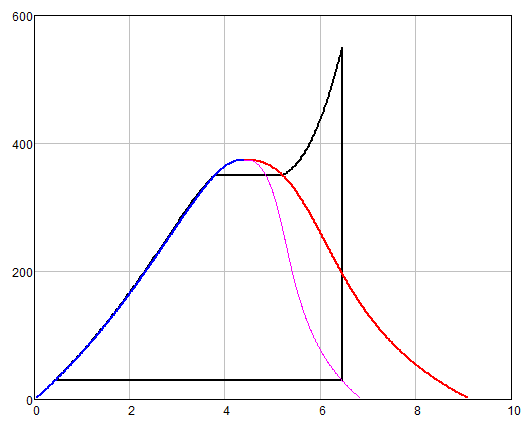

Рисунок 11.6. Цикл Ренкина с перегревом пара

Внимание! В данный момент вы находитесь на неинтерактивной версии расчета.

Температура в котле

Давление пара на входе в турбину

Давление в конденсаторе

Выберите

оси

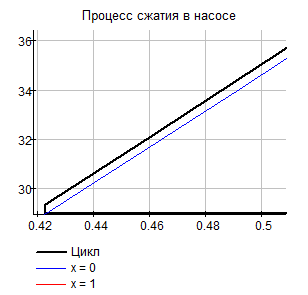

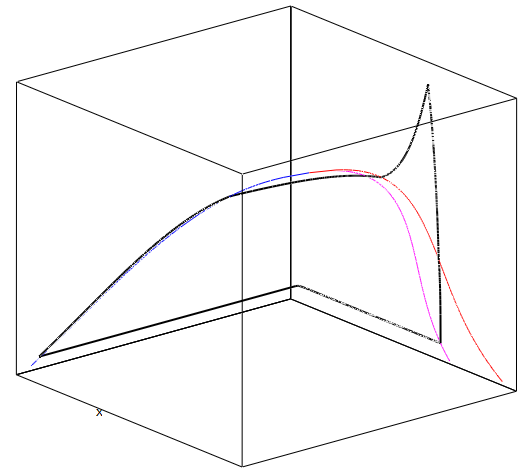

Расчет (см. диаграммы ниже)

Удельная энтальпия пара на входе в турбину:

Удельная энтропия пара на входе в турбину:

Удельная энтальпия влажного пара на выходе из турбины:

Удельная энтальпия воды на входе в котел:

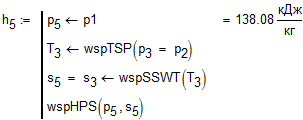

Удельная энтальпия воды на входе в насос

Удельная энтропия воды на входе в насос:

Удельная теплота, поступающая в котле:

Удельная теплота, отводимая в конденсаторе:

Удельная работа турбины:

Удельная работа насоса

Термический КПД цикла:
