Пояснение к сетевому Расчету «Области формуляции IAPWS IF-97 в различных системах координат»

В.Очков http://twt.mpei.ac.ru/ochkov/

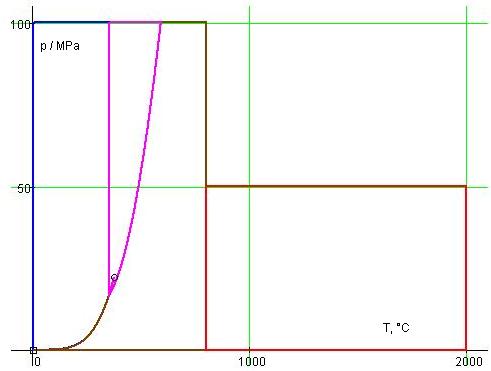

Эти области в «бумажных» и сетевых документах, как правило, изображают в координатах р–Т (давление–температура – см. рис. 1).



Рис. 1

В координатах р–Т области формуляции IF-97 ограничены прямыми линиями по периметру и умещаются в двух прямоугольниках: области 1, 2, 3 и 4 (жидкость (вода), пар, оклолокритическая область и линия насыщения) и область 5 (пар высокой температуры).

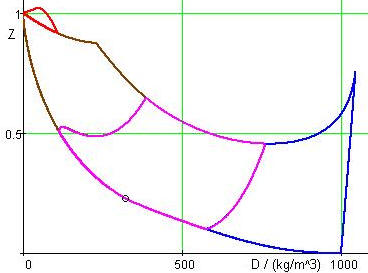

Сетевой документ, расположенный по адресу http://twt.mpei.ac.ru/MCS/Worksheets/WSP/RegionsAllAxes.xmcd, позволяет рисовать области формуляции IAPWS IF-97, комбинируя параметры (координаты) диаграмм: давление (р), температура (t), плотность (D), удельная энтальпия (H), удельная энтропия (S), сжимаемость (z) и удельная изобарная теплоемкость (Cp). Так на рис. 2 зафиксированы контуры областей в рамках zD (сжимаемость–плотность) – диаграммы, а на рис. 3 – 1/Cp[1]D (удельная изобарная теплоемкость (обратная величина) – плотность).



Рис. 2



Рис. 3



[1] А не просто Ср, значение которой в критической точке уходит в бесконечность.
