Thermal Efficiency of Steam Turbine with one preheater

Расчет КПД паротурбинной установки с регенеративным подогревателем

На исходный сайт >>>

К "живому" расчету >>>

Исходными данными для данного расчета являются:

- давление и температура острого пара;

- давление в конденсаторе;

- давление в смешивающем регенеративном подогревателе;

- относительные внутренние КПД части высокого и низкого давления паровой турбины;

- относительные внутренние КПД питательного и конденсатного насосов.

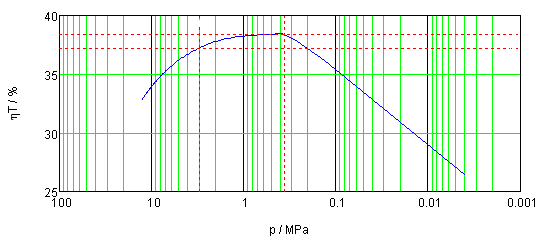

Рассчитываются термический КПД паротурбинной установки при заданном значении давления отбора и определяется значение давление отбора, при котором термический КПД максимален (это значение также выдается «на печать»). Кроме того, строится график изменения термического КПД цикла в зависимости от давления отбора. Внимание! По оси ординат (логарифмическая шкала!) значение отбора меняется в обратном порядке не от маленьких к большим значениям, а, наоборот, от больших к маленьким значениям. Это сделано в связи с тем, что на схеме паротурбинного цикла, который иллюстрирует расчет, давление в турбине также уменьшается слева направо.

В расчете приведены все формулы и промежуточные результаты. Расчет значения α (доля пара, отбираемого в промежуточный подогреватель) ведется через решение уравнения баланса энтальпий. В функции, созданной для построения графика (она в расчете скрыта, но ее можно увидеть здесь >>>) используется формула, полученная при аналитическом решении данного уравнения.

К расчету «подсоединен» пакет WaterSteamPro™ (www.wsp.ru) - функции с префиксом wsp, возвращающие термодинамические параметры воды/водяного пара в зависимости от других параметров. Для расчета значений энтальпий при расширении пара в турбине или при сжатии воды в насосах используются функции с префиксом wspHEXPANSION. Описание всех функций пакета Water Steam Pro™ приведено здесь >>>.

Перед Вашими глазами находится «замороженная» версия расчета его можно просмотреть, но нельзя в нем изменить исходные данные и получить новый ответ со всеми промежуточными данными. Но если Вы перейдете по этой ссылке >>>, то Вы откроете «живую» версию расчета, где можно поменять все или некоторые исходные данные, нажать на кнопку Recalculate (Пересчитать) и получить новый ответ. Внимание! Открытие сайта с живым расчетом, а также пересчет по нему занимает несколько секунд. Длительность такой задержки зависит от многих факторов сложность текущей задачи, загруженность расчетного сервера, скорости передачи данных по Сети и т.д. Кроме того, сервер может находиться в режиме перегрузки после зависания или на профилактике. Поэтому можно ограничиться изучением данного «замороженного» расчета, а к живому расчету просим обращаться только при реальной необходимости. А так рекомендуем перейти на базовый сайт (>>>) и просмотреть другие решенные задачи по термодинамическим циклам. Замечания и пожелания по расчетам просим слать Очкову Валерию Федоровичу - профессору Московского энергетического института (ТУ - www.mpei.ru).

Вода, поступающая в питательный насос (пн), имеет параметры насыщения при давлении отбора

Вода, поступающая в конденсатный насос (кн), имеет параметры насыщения при давлении в конденсаторе

Энтальпия и температура пара, поступающего в смешивающий подогреватель (П)

Энтальпия воды, выходящей из питательного насоса

Энтальпия воды, выходящей из конденсатного насоса

Тепловой баланс подогревателя (решение алгебраического уравнения относительно α)

Энтальпия острого пара

Работа турбины

Работа, затрачиваемая на привод насосов

Теплота, подводимая

в котле

--->

Функция для построения

графика >>>

--->
