Сетевые расчеты процессов и циклов теплоэнергетических установок

Д.т.н. Очков В.Ф., д.т.н. Александров А.А., к.т.н. Орлов К.А., к.т.н. Волощук В.А., Очков А.В.
МЭИ(ТУ)-ООО Триеру (г. Москва)-Национальный университет водного хозяйства и природопользования (г. Ровно, Украина)


Продолжено [1] описание сайт Интернета и программы WaterSteamPro, предназначенных для расчета теплофизических свойства воды, водяного пара, газовых смесей и материалов, используемых в теплоэнергетических и промтеплоэнергетических установках, а также сайта ThermalCycles, предназначенного для расчетов и построения диаграмм и циклов теплоэнергетических установок.

После публикации информации о сайтах Интернета [1-4], предназначенных для расчета теплофизических свойства воды, водяного пара, газовых смесей и материалов, используемых в теплоэнергетических и промтеплоэнергетических установках (http://twt.mpei.ac.ru/ochkov/WSPHB), а также для расчетов и построения диаграмм и циклов теплоэнергетических установок (http://twt.mpei.ac.ru/TTHB/2/ThermCycleMCS.html), у читателей журнала – посетителей сайтов возник ряд вопросы по приемам работы с сайтами, по обходу возможных типичным ошибок при обращении к ним. Данная статья призвана ответить на эти вопросы.

Сначала о возможных приемах работы со страницами сайтов.

На рис. 1 показано решение классической задачи термодинамики по определению термодинамического КПД цикла Ренкина на перегретом паре[1] с заданными параметрами свежего пара (13 MPa[2], 540°С) и давлением в конденсаторе (5 kPa).

Рис. 1. Пошаговый расчет цикла Ренкина в среде Mathcad

Задача решается с помощью инженерного калькулятора Mathcad [5] на компьютере, имеющем выход в Интернет – как можно видеть, на рабочем листе открыты три страницы сайта WaterSteamPro.

Страница сайта с адресом WSP/PT[3] (см. окно a на рис. 1) позволяет определить теплофизические свойства воды и водяного пара (h – удельная энтальпия, s – удельная энтропия и другие, не показанные на рис 1: v – удельный объем, сp – удельная изобарная теплоемкость, сv – удельная изохорная теплоемкость, u – удельная внутренняя энергия, μ – динамическая вязкость, ν (греческая Nu) – кинематическая вязкость, κ (греческая Kappa) – показатель изоэнтропы, Pr – число Прандтля, λ – теплопроводность и Ws – скорость звука – см. рис. 2 и 4 ниже) в зависимости от давления (р) и температуры (T[4]). Температура и давление – это традиционная пара исходных величин, заложенная во все опубликованные таблицы для однофазной области воды и водяного пара [7–8, например]. В отличие от этих справочников страница Интернета WSP/PT позволяет определять параметры воды и водяного пара при любых значениях исходных величин p и t, а не только при определенных, дискретных заданных[5].

Сайт WaterSteamPro содержит страницы, где исходными величинами являются разные сочетания параметров. В частности, страница сайта с адресом WSP/PS (см. окно b на рис. 1) как явствует из адреса позволяет рассчитывать теплофизические свойства воды и водяного пара в зависимости от давления (р) и удельной энтальпии (s – одна из обратных задач формуляции IAPWS-IF97[6]). Эта страница сайта позволит нам рассчитать энтальпию влажного пара в конце процесса расширения пара в турбине (точка 2 на t-диаграмме, показанной на рис. 1). Принимается, что этот процесс обратимый (s = const) – значение удельной энтропии из окна a копируется в окно b. Точка 2′ на T-s диаграмме – это вода на линии насыщения при давлении в конденсаторе. Страница сайта с именем WSP/SatP (окно с на рис. 1) поможет решить эту вспомогательную задачу – рассчитает параметры воды и водяного пара на линии насыщения в зависимости от давления[7]. Еще одно обращение к странице сайта с адресом WSP/PS (окно d на рис. 1) поможет определить энтальпию воды на выходе из питательного насоса (точка 3 на T-s диаграмме). Опять же считается, что процесс сжатия (повышение давления) в насосе обратимый – неизменяющееся значение удельной энтропии воды в насосе (s = cоnst) определяется в окне c (см. рис. 1). После таких обращений к сайту Интернета мы имеем значение удельной энтальпии воды и водяного пара во всех четырех точках цикла Ренкина и можем рассчитать его термический КПД – см. нижнюю часть рис. 1.

Какие ошибки могут возникать при обращении к страницам сайта WaterSteamPro!?

Во-первых, посетитель сайта может ввести не точку, а запятую в качестве разделителя целой и дробной части десятичного числа. Разработчики сайта WaterSteamPro (авторы данной статьи) сначала хотели предусмотреть использование тут запятой наряду с точкой, но потом от этой идеи отказались. Необходимо следовать мировой тенденции и отказываться от запятой в дробных десятичных числах. Но проблема тут в том, что во всех отечественных изданных и готовящихся к публикации «бумажных» монографиях, справочниках, учебниках, статьях[8] и т.д. по-прежнему в десятичных числах используется запятая, а не точка. И эту традицию довольно трудно прервать[9]. Другой стандарт, диктуемый компьютерами, связан с вводом чисел в экспоненциальными форме. Тут необходимо использовать строчную латинскую букву Е. Так если, например, в поле ввода необходимо занести значение давления 5 kPa в мегапаскалях[10], то можно ввести 0.005 (см. окно b на рис. 1) или 5E-3.

Вторая ошибка (а она общая и для интернетовских и для «бумажных» таблиц) состоит в том, что посетитель сайта может неправильно считать ответ, исказить число при его «ручном» переносе со страницы сайта в другую программную среду или просто на лист бумаги для дальнейшей работы с данной величиной. Дело в том, что числа, выдаваемые сайтом WaterSteamPro, это не текст, разделенный на отдельные знаки (цифры), а картинка, которую, конечно, можно скопировать в другой документ[11], но «считать» его допустимо только, используя специальные средства (программу FineReader, например) или делая это «вручную» – видя ответ в одном месте и набирая его по цифрам через клавиатуру в другом месте (в другом окошке интернетовской страницы, например – см., например, окна а и b на рис. 1, где рассчитанное значение удельной энтропии переносится как исходная величина в окошко ввода числа другой страницы сайта). «Полноценное и безошибочное»[12] считывание ответа возможно при установке пакета WaterSteamPro на компьютер пользователя, о чем мы поговорим ниже.

Третья ошибка связана с тем, что посетитель сайта может вольно или невольно выйти за пределы допустимых значений исходных величин. В этом случае, как и в случае ввода запятой, вместо точки (см. выше), ответ просто не будет выдан. Так что это можно не считать ошибкой (см. выше ремарку о «полной ошибке», связанной с неправильным считыванием ответа). Тут главное понять, в чем состоит эта ошибка ввода. Для этого на страницах сайта есть ссылки на картинки с отображением областей формуляции IAPWS-IF97 [7-8]. Для пары исходных данных «давление – температура» эти области укладываются в два прямоугольника – см. рис. 2. Для других сочетаний исходных данных конфигурация областей более сложная.

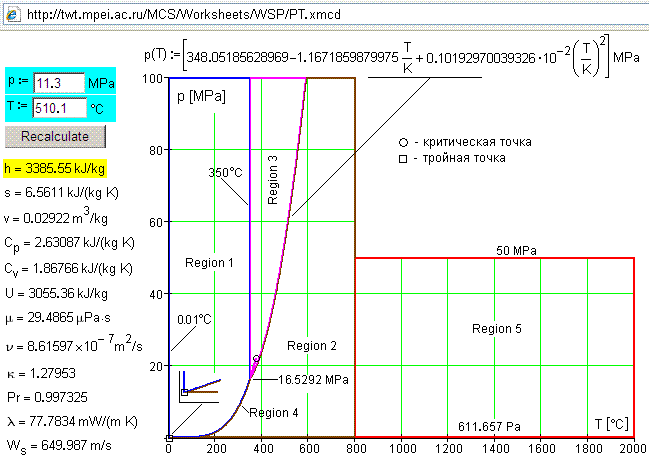

Рис.  2. Расчет свойств воды и водяного пара в зависимости от давления и температуры (http://twt.mpei.ac.ru/MCS/Worksheets/WSP/PT.xmcd)

Страница сайта с адресом WSP/RegionAllAxes позволяет перестраивать границы областей формуляции IAPWS-IF97 в других системах координат: температура – энтропия (первая диаграмма на рис. 3), коэффициент сжимаемости[13] – плотность (вторая диаграмма) и т.д. При этом посетителю сайта предоставляется возможность увеличивать те или иные области диаграмм, что также отображено на рис. 3 (см. увеличенные области вблизи тройной точки T-s диаграммы и при высоких температурах Z-p диаграммы).

Рис.  3. Границы областей формуляции IAPWS-IF97 в нестандартных диаграммах (http://twt.mpei.ac.ru/MCS/Worksheets/WSP/RegionsAllAxes.xmcd)

При обращении к странице сайта с адресом WSP/РН (рис. 4) ведется расчет свойств воды и водяного пара в зависимости от давления (р) и удельной энтальпии (h). При таком сочетании исходных параметров «раскрывается» область влажного пара, куда можно попасть при определенных сочетаниях значений р и h, что и отображено на рис. 4: слева от p-h диаграммы отображена расчетная ситуация по однофазному состоянию (степень сухости х = ″-″), а справа – по двухфазному состоянию (влажный пар, где значение х может меняться от 0 до 1). Во втором («правом», двухфазном) случае выдаются рассчитанные значения только по T, s, v и u. По остальным величинам (сp, cv, μ, ν, κ, Pr, λ и Ws) значение не выдаются, т.к. эта задача выходит за рамки поставленной. Аналогичный алгоритм заложен в сетевой расчет при исходных величинах «давление – удельная энтропия» (см. окно b на рис. 1).

Рис.  4. Расчет свойств воды и водяного пара в зависимости от давления и энтальпии (http://twt.mpei.ac.ru/MCS/Worksheets/WSP/PH.xmcd)

Более сложный случай сочетания исходных величин расчета отображен на рис. 5, когда в качестве исходных величин выступают температура и удельная энтальпия.

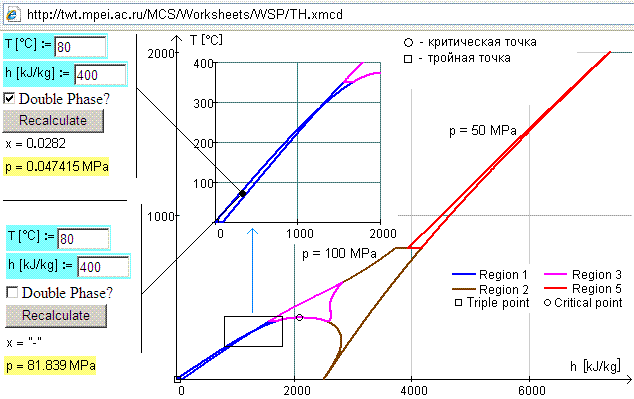

Рис.  5. Расчет свойств воды и водяного пара в зависимости от температуры и энтальпии (http://twt.mpei.ac.ru/MCS/Worksheets/WSP/TH.xmcd)

На рис. 5 показана расчетная ситуация с двумя возможными ответами при некоторых исходных данных: t = 80°C и h = 400 kJ/kg, например. При таких параметрах может находиться и влажный пар (р = 0.047 МРа) и вода в однофазной области (р = 81.839 МРа). Обойти эту двойственность помогает дополнительная «галочка» Double Phase (двухфазная среда), вводящая в сетевой расчет альтернативу: расчет ведется либо в зоне влажного пара, где давление и температура связаны друг с другом, либо в однофазной зоне, где методом последовательных приближений решается обратная задача определения давления по заданным температуре и удельной энтальпии[14].

На рис. 2, 3, 4 и 5 показаны не только границы допустимых значений исходных величин при расчете свойств воды и водяного пара[15], но и области (Regions) формуляции IAPSW-IF97: Region 1 – вода, Region 2 – перегретый пар, Region 3 – околокритическая область, Region 4 – линия насыщения и Region 5 – пар при высокой температуре. Такое деление на области сделано для того, чтобы посетитель сайта помнил, что в данных областях расчеты ведутся по разным формулам и на границах областей возможны нестыковки. Так на рис. 6 показана страница сайта с адресом WSP/WTP, где можно рассчитать скорость звука в воде и водяном паре в зависимости от p и T с графическим отображением результата на семействе изобар. Из диаграммы виден «скачок» в расчете при переходе из области 2 в область 3.

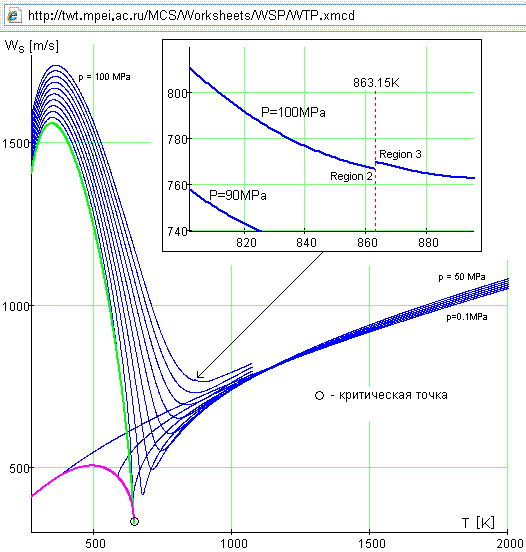

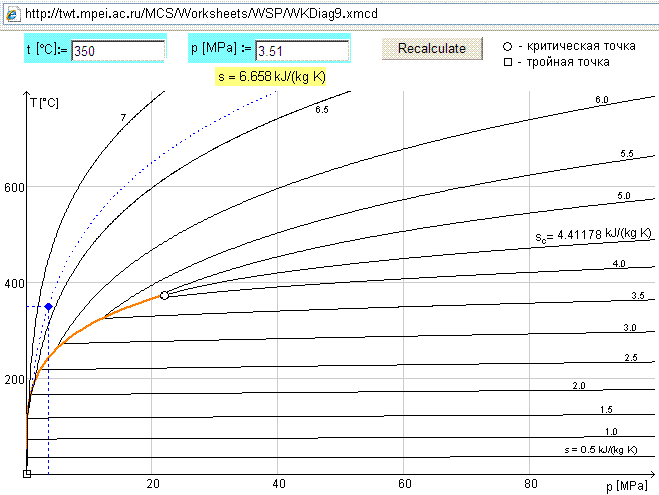

Рис.  6. Скорость звука в воде и водяном паре(семейство изобар - http://twt.mpei.ac.ru/MCS/Worksheets/WSP/WTP.xmcd)

Сайт WaterSteamPro содержит страницы, где расчет свойств воды и водяного пара сопровождается графическими иллюстрациями разного типа и это мы уже показали рисунком 6. Н рис. 7 показана еще одна подобная страница Интернета с адресом WSP/WKDiag9[16], где расчет удельной энтропии завершается указанием точки на семействе изоэнтроп в t-p диаграмме.

Рис.  7. Семейство кривых  = const на T-p диаграмме (http://twt.mpei.ac.ru/MCS/Worksheets/WSP/WKDiag9.xmcd)

Страница Интернета с адресом WSP/WKDiag15 (рис. 8) позволяет рассчитать коэффициент изоэнтропы воды и водяного пара в зависимости от температуры и давления и отобразить расчет не цифрами на графике, а цветом линии (областей) одного уровня: теплые цвета обозначают большие, а холодные – маленькие величины.

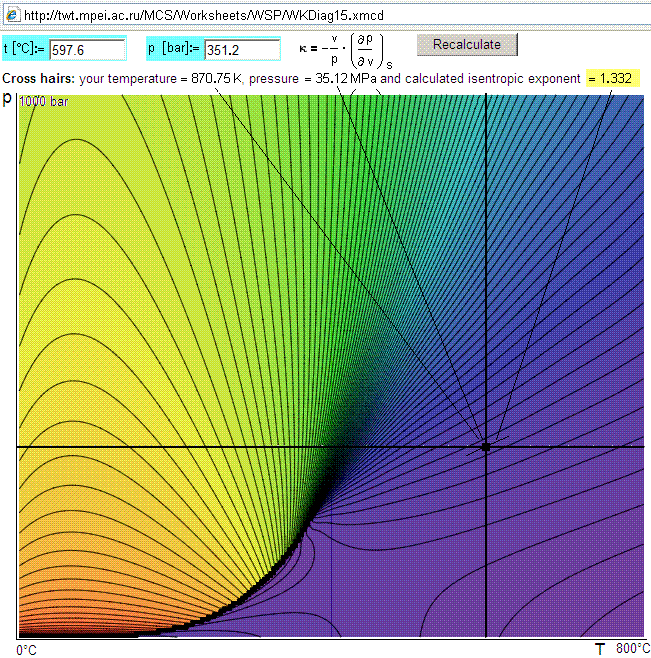

Рис. 8. Цветной график линий одного уровня зависимости коэффициента изоэнтропы  от давления и температуры (http://twt.mpei.ac.ru/MCS/Worksheets/WSP/WKDiag15.xmcd)

На рис. 9 отображено обращение странице Интернета с адресом WSP/НТРs для расчета значения удельной энтальпии воды и водяного пара с отображением на поверхности h(p, t) рассчитанной точки, через которую проведены изобара, изотерма и изохора.

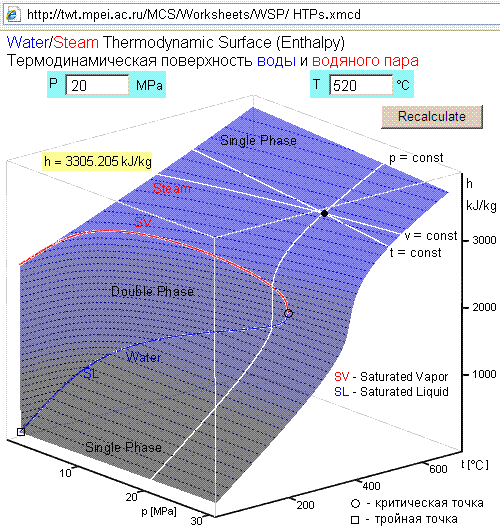

Рис. 9. Термодинамическая поверхность воды и водяного пара (h-p-T- http://twt.mpei.ac.ru/MCS/Worksheets/WSP/ HTPs.xmcd)

Страница Интернета с именем WSP/XPTHSV (рис. 10) позволяет нам еще раз (см. окно b на рис. 1) решить задачу о параметрах влажного пара. При этом посетитель сайта не только имеет расширенный набор вариантов исходных данных (p или T; h, s, v или х), но и графическую иллюстрацию полученного ответа – изолинии х = сonst, зажатые между линиями насыщения по воде и водяному пару.

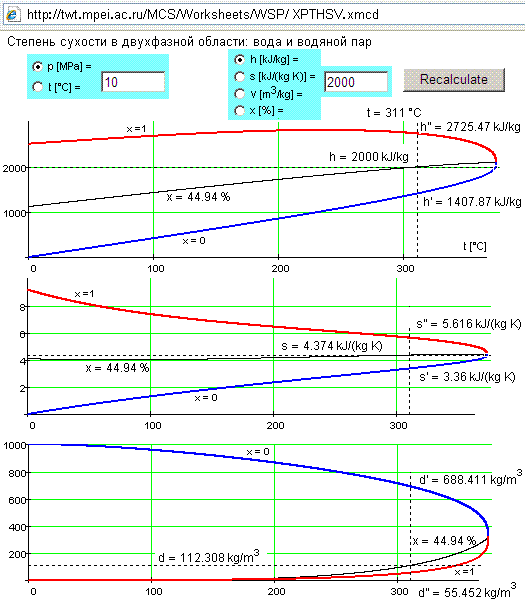

Рис. 10. Расчет свойств влажного водяного пара (http://twt.mpei.ac.ru/MCS/Worksheets/WSP/XPTHSV.xmcd)

Все это (дополнение численного ответа графиками) позволяет, с одной стороны, контролировать «попадание» величин в допустимый диапазон и избежать срыва расчета, а с другой, видеть некую «динамику» процесса – изменение рассчитываемой величины при изменении исходных данных. Но «графика» утяжеляет расчет, увеличивает трафик Интернета. Поэтому-то и были зарезервированы «облегченные» страниц сайта WSP/РТ, WSP/РН, WSP/PS, WSP/TH и т.д. – см. выше. Более того, если посетителю сайта нужны не все, а отдельные параметры воды и водяного пара, удельная энтальпия, например, то он может обратиться к страницам с адресами WSP/HTP-SI (WSP/HPS-SI и т.д. – единиц Международной системы SI) или WSP/HTP-US (WSP/HPS-US и т.д. – американская (британская) система единиц).

На сайте WaterSteamPro есть страницы, на которых ведется расчет не только по отдельным точкам, как это было показано на рис. 1, 2, 4, 5, 7, 8, 9 и 10, но и по процессам – по множествам рассчитанных точек, через которые проводятся интерполирующие линии. Так на рис. 11 показана страница сайта (PTU/h-s-Exp), на котором можно рассчитать и отобразить на h-s диаграмме процесс расширения водяного пара.

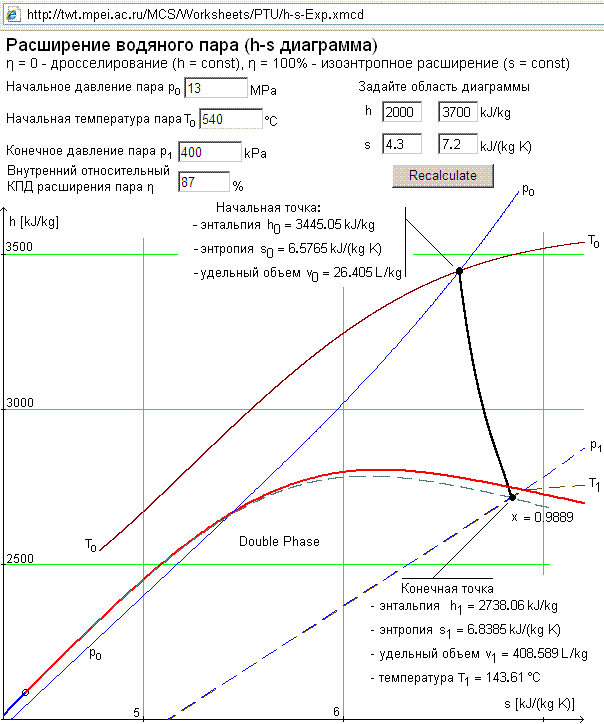

Рис. 11. h-s диаграмма расширения водяного пара (http://twt.mpei.ac.ru/MCS/Worksheets/PTU/h-s-Exp.xmcd)

На рис. 1 был рассчитан обратимый (идеальный – s = const) процесс расширения пара в турбине. На рис. 11 посетитель сайта может дополнительно изменить значение η – относительный внутренний КПД процесса расширения пара в диапазоне от 0 % (дросселирование пара при h = const) до 100 % (обратный процесс при s = const), 0 < η < 100 % – реальный процесс (см. рис. 11) и получить соответствующие линии расширения в заданном пользователем области h-s диаграммы с прорисовкой изобар и изотерм в начальной и конечной точках расширения пара. Соответствующие страницы сайта созданы и для отображения расширения пара и в других диаграммах – в ts диаграмме (PTU/T-s-Exp), в ps диаграмме (PTU/p-s-Exp) и в ph диаграмме (PTU/p-h-Exp).

Как уже отмечалось в предыдущей статье [1], работа с тем или иным программным обеспечением через Интернет имеет свои плюсы и минусы. Основной недостаток технологии перекладывания расчетов с персонального компьютера на сервера Интернета, увы, хорошо известен: в тот момент, когда необходимо провести расчет, связь рабочей станции с сервером может нарушиться или же выбран лимит работы с Интернетом. Кроме того, следует не забывать и о том, что компьютеры многих пользователей просто не подключены к Интернету, а их владельцы довольствуются редкими выходами в Сеть с чужих компьютеров или с компьютеров, специально выделенных в организациях для этой цели.

Вследствие этого и по другим причинам авторами был предусмотрен и альтернативный допуск к свойствам воды и водяного пара через разовое скачивание файлов из Интернета или с распространяемого авторами CD-ROM-диска, если нет доступа в Сеть.

Установка пакета WaterSteamPro на компьютере пользователя позволяет вести не только разовые расчеты, описанные выше, но и интегрировать функции, возвращающие свойства воды, водяного пара и газовых смесей, в популярные вычислительные системы: в языки программирования Fortran, Pascal, BASIC, C, в табличный процессор Excel, в уже рассмотренную нами математическую программу Mathcad (рис. 1).

На рис. 12 повторен расчет цикла Ренкина на перегретом паре (см. рис. 1) в среде Mathcad с подключенными функциями пакета WaterSteamPro. При этом по умолчанию все величины имеют базовые размерности международной системы СИ – давление в паскалях, температура в кельвинах, удельная энтальпия в джоулях на килограмм[17] и т.д., что не очень удобно для тех, кто привык иметь дело с мегапаскалями[18], градусами Цельсия, килоджоулями и т.д.

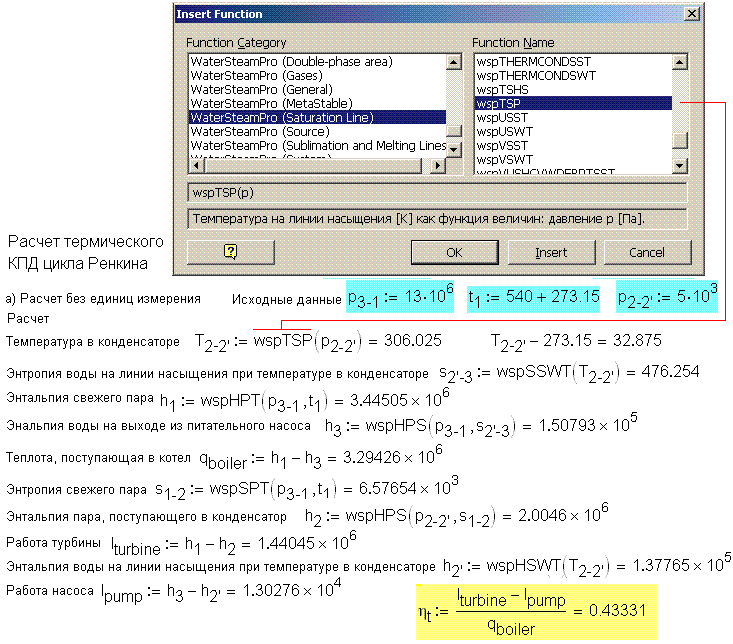

Рис. 12. Расчет цикла Ренкина в среде Mathcad с пакетом WaterSteamPro без использования единиц измерения

Кроме того, в расчете, показанном на рис. 12, не ведется контроль размерностей, что чревато ошибками. Если же из расчета сделать ссылку (Reference) на файле с именем watersteampro.doc (см. рис. 13), то механизм размерностей зарабатывает в полную силу – будут отслеживаться ошибки (см. попытки расчета энтальпии свежего пара h1 на рис. 13), а числовые значения можно будет вводить и выводить с удобными для пользователя единицами измерения – не К, а °С, не Ра, а МРа, не J/kg, а kJ/kg[19] (J/g).

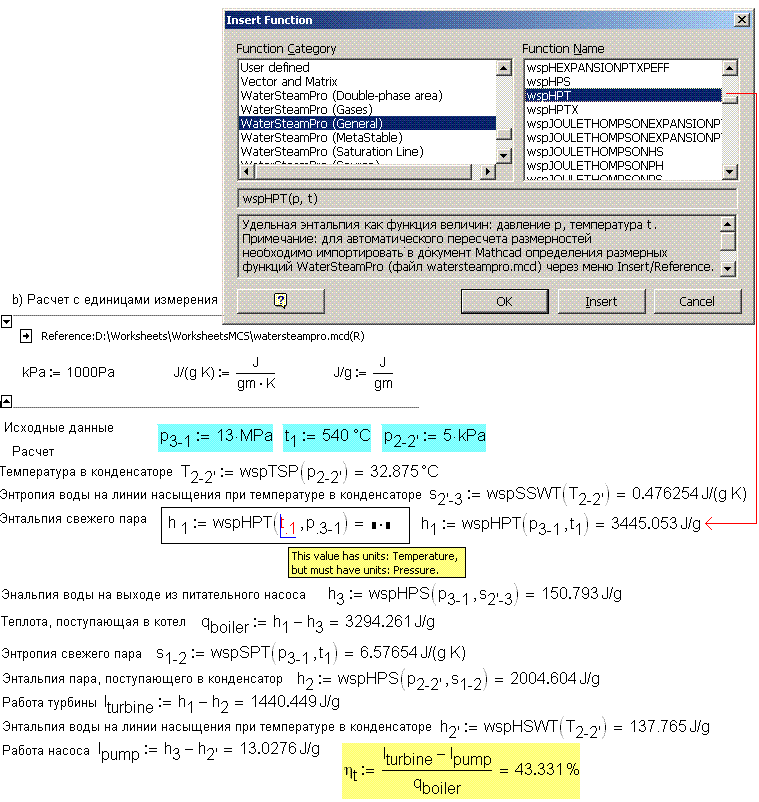

Рис. 13. Расчет цикла Ренкина в среде Mathcad с пакетом WaterSteamPro с использованием единиц измерения

Для того, чтобы расчет, показанный на рис. 13, можно было опубликовать в Интернете по технологии Mathcad Calculation Server [5], достаточно операторы ввода := заменить на сетевые элементы интерфейса (Web Controls) – на текстовые поля и вставить в расчет кнопку Recalculate (см. рис. 14), нажатие которой дает сигнал серверу, что посетитель сайта ввел свои исходные данные и хочет получить новый ответ.

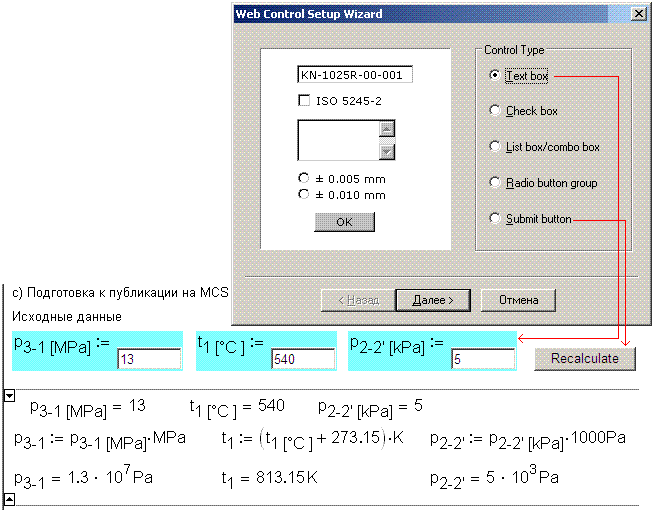

Рис. 14. Подготовка расчета цикла Ренкина для публикации в Интернете

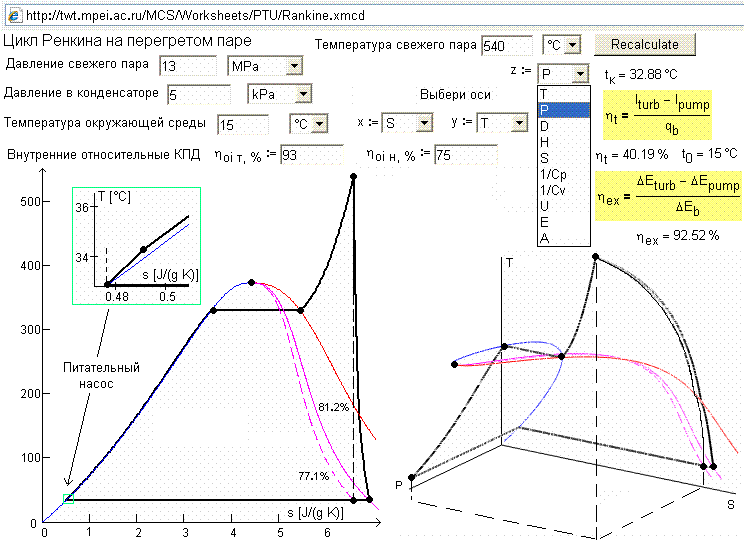

Рис. 15. Цикл Ренкина на перегретом паре с построением диаграмм (http://twt.mpei.ac.ru/MCS/Worksheets/PTU/Rankine.xmcd)

На рис. 15 показан еще один (уже сетевой) расчет цикла Ренкина на перегретом паре, который отличается от расчетов, показанных на рис. 1, 12 и 13, следующим:

-                             ведется не только термодинамический, но и эксергетический анализ цикла: дополнительно рассчитывается эксергетический КПД цикла ηех, который не «дотягивает» до 100 % не «по вине природы» (законы термодинамики), а «по вине человека» – если бы температура в конденсаторе была равна не 32.88°С, а 15°С (температура окружающей среды), то эксергетический КПД был бы равен 100 %;

-                             учитываются потери в турбине и в питательном насосе через внутренние относительные КПД процесса расширения пара в турбине (см. также рис. 11);

-                             посетитель сайта может выбрать параметры у осей диаграмм и построить не только традиционные (h-s и t-s диаграммы), но и нетрадиционные и даже экзотические диаграммы – cp-cv диаграмму, например, или диаграмму «эксергия – анергия» и т.д.;

-                             Можно строить не только плоские (h-s, t-s диаграммы), но и объемные (трехмерные) диаграммы. В частности на рис. 15 отображена t-s-p диаграмма, на которой более четко виден процесс сжатия воды в питательном насосе. На плоской t-s диаграмме эту точку (вернее, две точки) приходится увеличивать (см. рис. 15 слева). На трехмерной диаграмме этого делать не надо – точки отмечающие вход и выход в питательном насосе разделены дополнительной осью – давлением.

Подробное описание расчета, показанного на рис. 15, дано на сайте http://twt.mpei.ac.ru/TTHB/2/ThermCycleMCS-Create.html.

Страница сайта, показанная на рис. 15, как уже было подчеркнуто выше, позволяет строить различные, в том числе, и трехмерные диаграммы – традиционные, нетрадиционные и экзотические. У теплотехников нет единого мнения о том, какие диаграммы следует считать традиционными. h-s и t-s диаграммы безусловно считаются традиционными, приводимыми во всех учебниках по термодинамике. Но «бог любит троицу!». Какую диаграмму нужно считать третьей традиционной? Многие на эту роль выдвигают давление р (вернее, log P)-s диаграмму. Но рис. 16 говорит, что это не так.

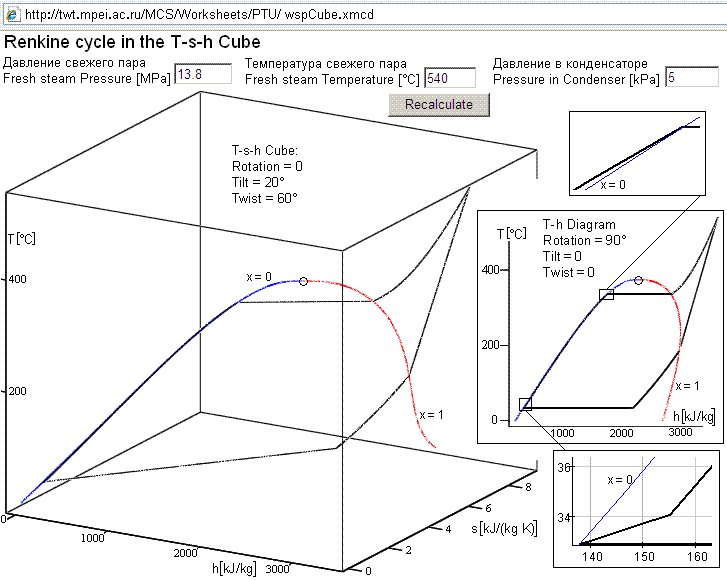

Рис. 16.  Цикл Ренкина «в кубе» (T-s, h-s и T-h диаграммы - http://twt.mpei.ac.ru/MCS/Worksheets/WSP/wspCube.xmcd). Стеклянный кубик Ренкина

На рис. 16 показан так называемый «кубик Ренкина»[20], в который вписана трехмерная t-s-h диаграмм цикла Ренкина. Если этот кубик повернуть одной плоскостью и наблюдателю (посетителю сайта), то он получит h-s диаграмму, другой – t-s диаграмму, третьей – t-h диаграмму, которую и следует считать «третьей традиционной». Она примечательна тем, что на ней линия нагрева воды пересекает линию насыщения воды, но это «пересечение» ложное, если вспомнить о «трехмерности» задачи и вернуться к примеру, показанному на рис. 5. Хорошее задание для студентов: определить температуру и энтальпию, при которых пересекаются описанные линии на t-h диаграмме?

Данная работа по созданию сетевого расчетных сайтов для теплоэнергетиков и теплотехников является частью инновационной образовательной программы (http://inedu.mpei.ru), выполняемой Московским энергетическим институтом (www.mpei.ru) в рамках развития Электронной Энциклопедии Энергетики (www.trie.ru).
