КАЛЕНДАРНЫЙ ПЛАН







Учебных занятий по дисциплине «Информационные технологии»



Кафедра ТЭС, институт ТАЭ, курс 1, семестр 1 2015/2016 учебного года

Лектор – Очков Валерий Федорович (http://twt.mpei.ac.ru/ochkov), e-mail OchkovVF@mpei.ru

Лекции по четвергам четных недель, 13:45-15:20, ауд. Н-201 (10 и 24 сентября, 8 и 22 октября, 5 и 19 ноября )

Расписание практических занятий:

Группа День Часы Аудитория Преподаватель E-mail

ТФ-1-15

понедельник

13:45-15:20

Б-216

Зайцева Любовь Александровна ZaitsevaLA@mpei.ru

ТФ-2-15

среда

11:10-12:45

Б-216

Орлов Константин Александрович orlov@twt.mpei.ac.ru

ТФ-4-15

четверг

11:10-12:45

Б-216

Очков Валерий Федорович ochkov@twt.mpei.ac.ru

ТФ-5-15

пятница

13:45-15:20

Б-216

Зайцева Любовь Александровна ZaitsevaLA@mpei.ru

ТФ-6-15

вторник

11:10-12:45

Б-216

Парчевский Валерий Михайлович parval9@yandex.ru

ТФ-7-15

пятница

15:35-17:10

Б-216

Парчевский Валерий Михайлович parval9@yandex.ru



Материалы для самостоятельной подготовки >>>



Неделя

Виды и содержание учебных занятий



Лекции (1 час в неделю)



Содержание лекции

Содержание практического занятия (2 часа в неделю)

1-2 недели с 1 по 10 сентября

-

Занятия с 2 по10 сентября 2015 г.

Вводное занятие. Знакомство с классом ЭВМ (ауд. Б-216). Проведение инструктажа и заполнение ведомостей по технике безопасности.

 Порядок работы в классе ЭВМ. ЭВМ как рабочая станция в локальной сети МЭИ и в глобальной сети Internet.

Проведение анкетирования студентов - что они изучали на информатике в школе, какие знают программы и др.

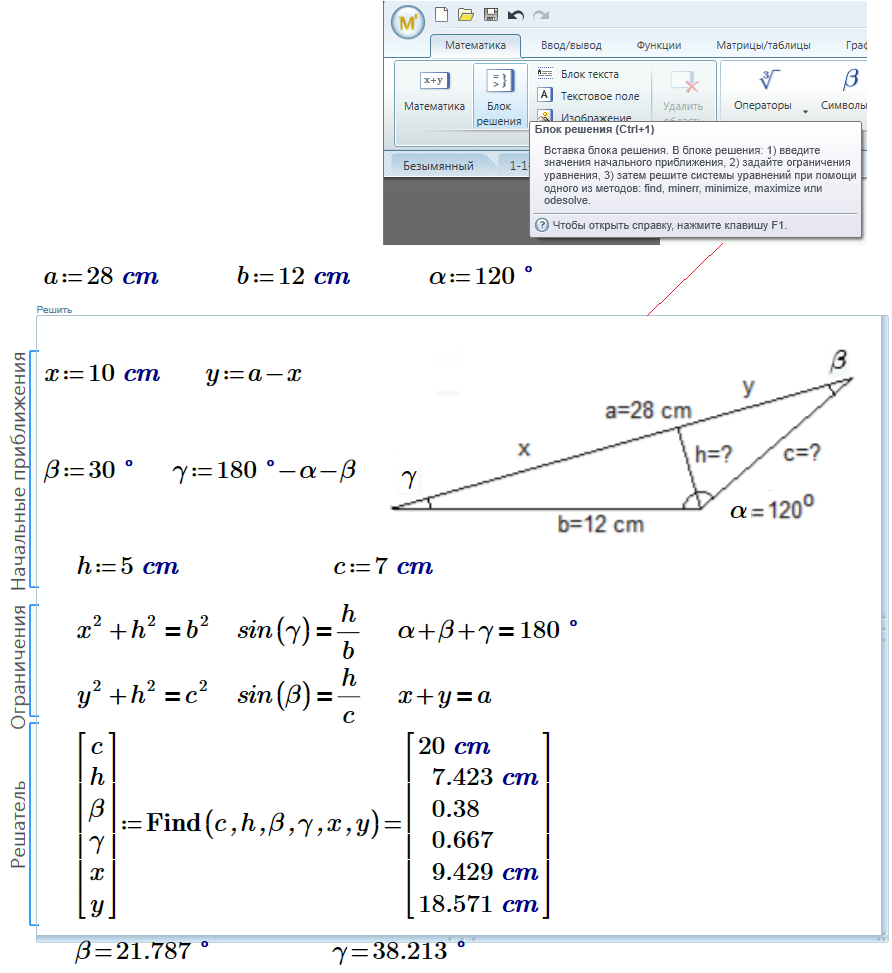

Основное задание - создание и отладка Mathcad-документов: Mathcad 15 и Mathcad Prime

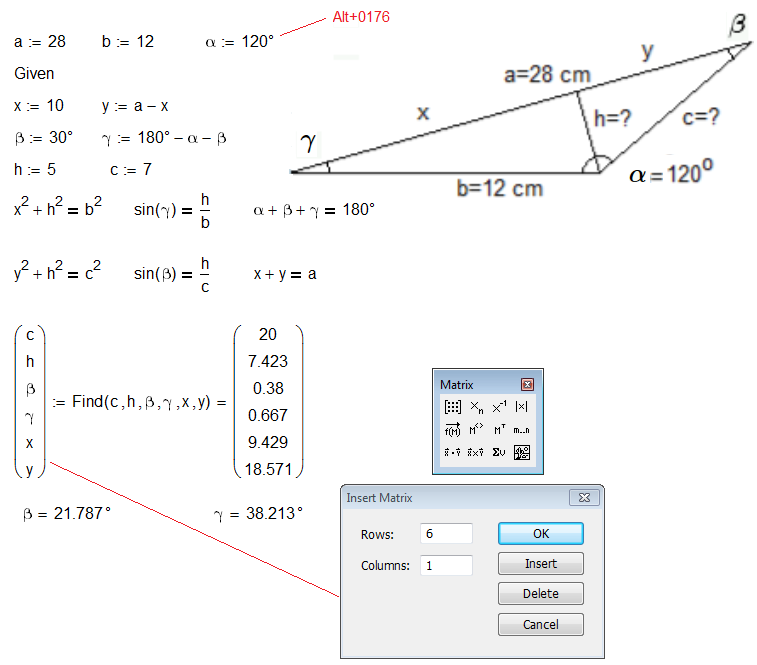

Описание задачи - см. текст к рис.1 здесь: >>>



Дополнительное задание - решить данную задачу о треугольнике через теорему косинусов (решение квадратного уравнения)



2-3 недели с 10 по 17 сентября

10 сентября

Вводная лекция. Тема лекции:

Современные компьютерные программы для изучения математики и решения задач по математике в школе и вузе..

Основные "математические" возможности пакета Mathcad.

Материалы для лекции:

- статья "Преподавание математики и математические пакеты"- >>>

Особенности и содержание курса «Информационные технологии». Работа с курсом посредством Internet. Электронные адреса студентов. Электронные адреса для работы с курсом.

Развитие аппаратных и программных средств решения инженерных задач. Классификация математических пакетов. Основные особенности Mathcad.

Методика решения задач в среде Mathcad в режиме суперкалькулятора. Имена переменных в Mathcad.

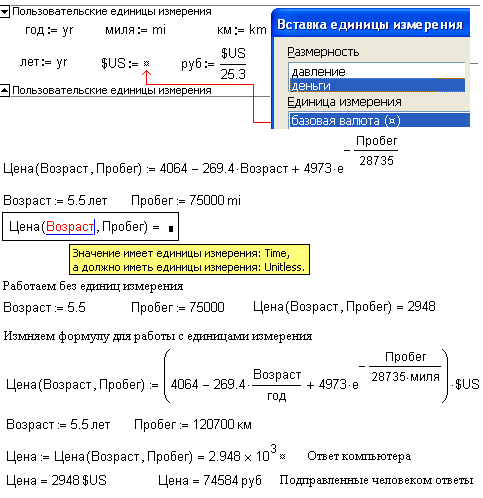

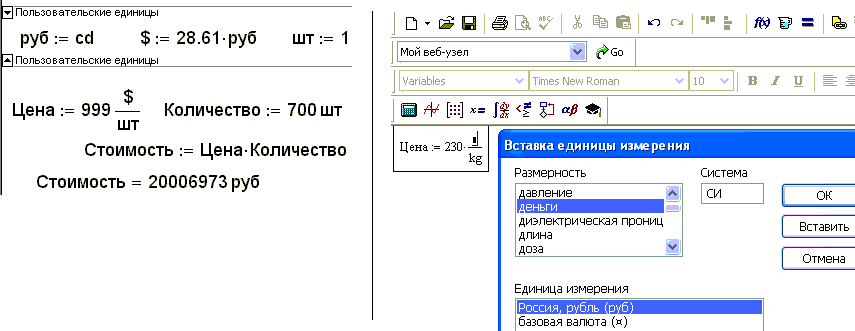

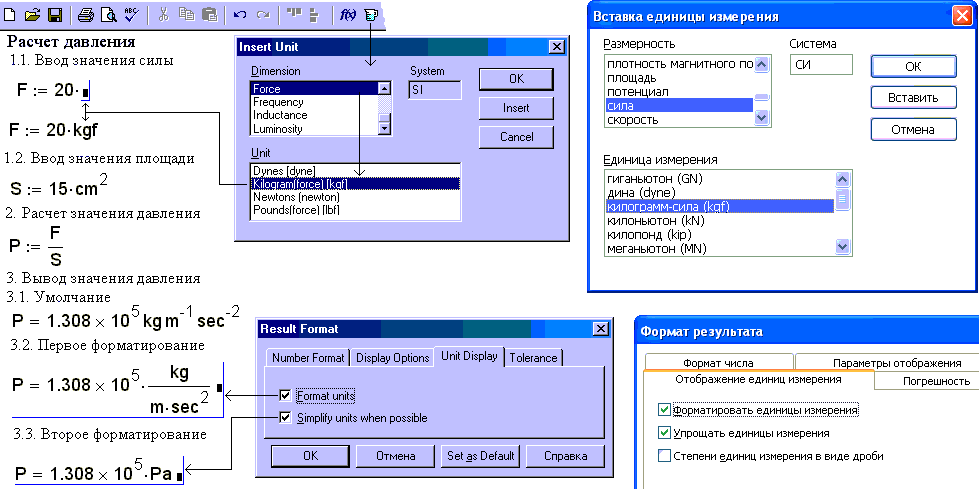

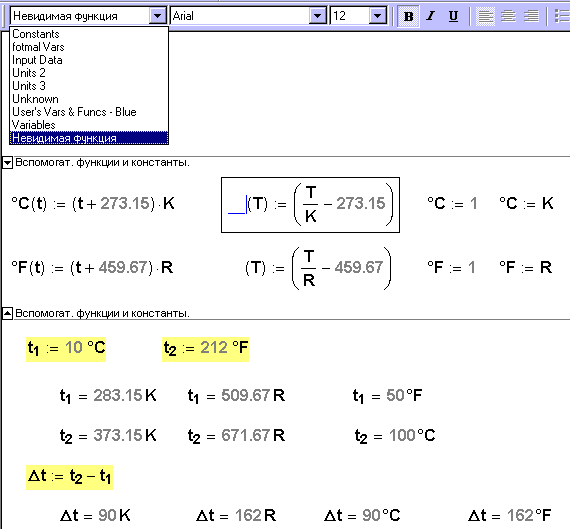

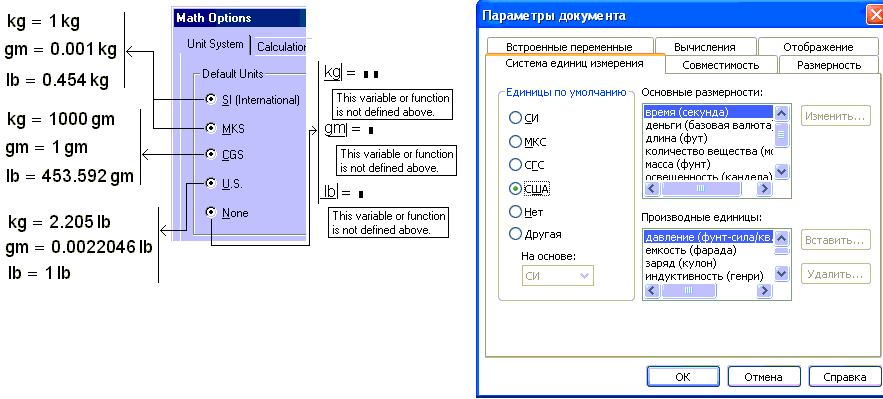

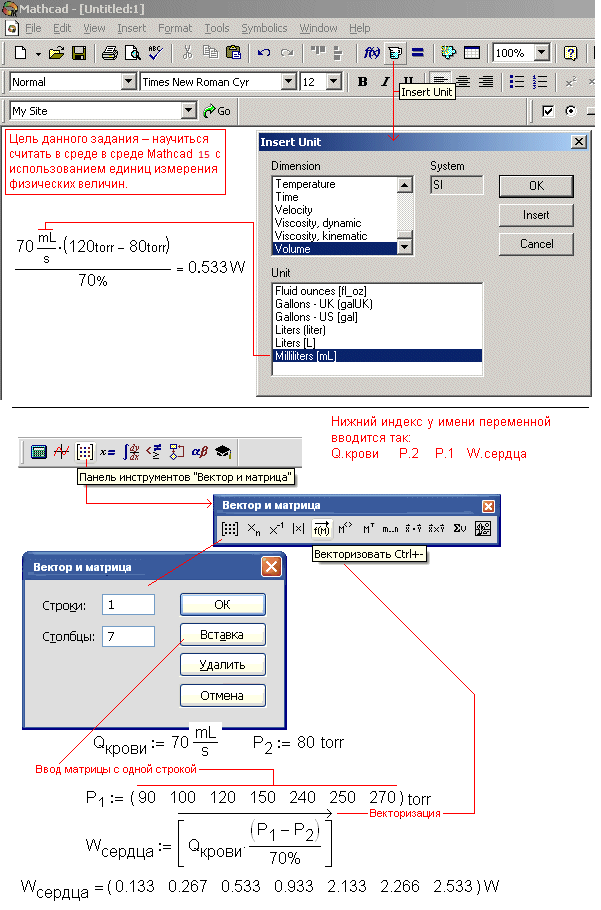

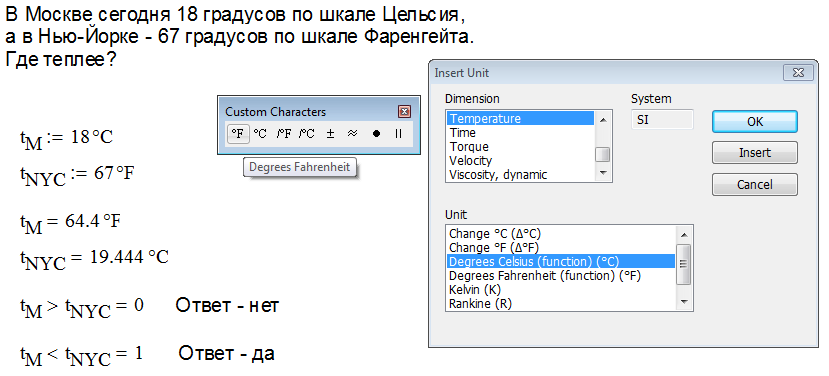

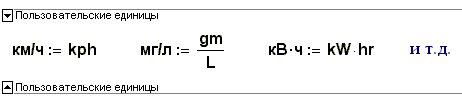

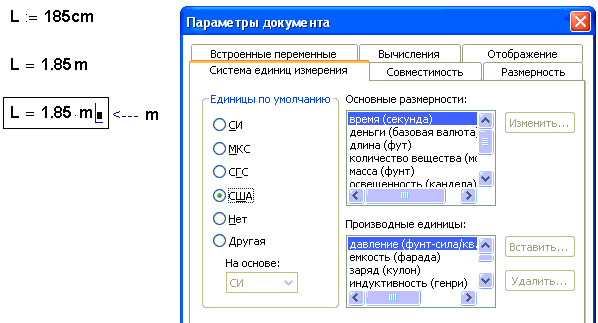

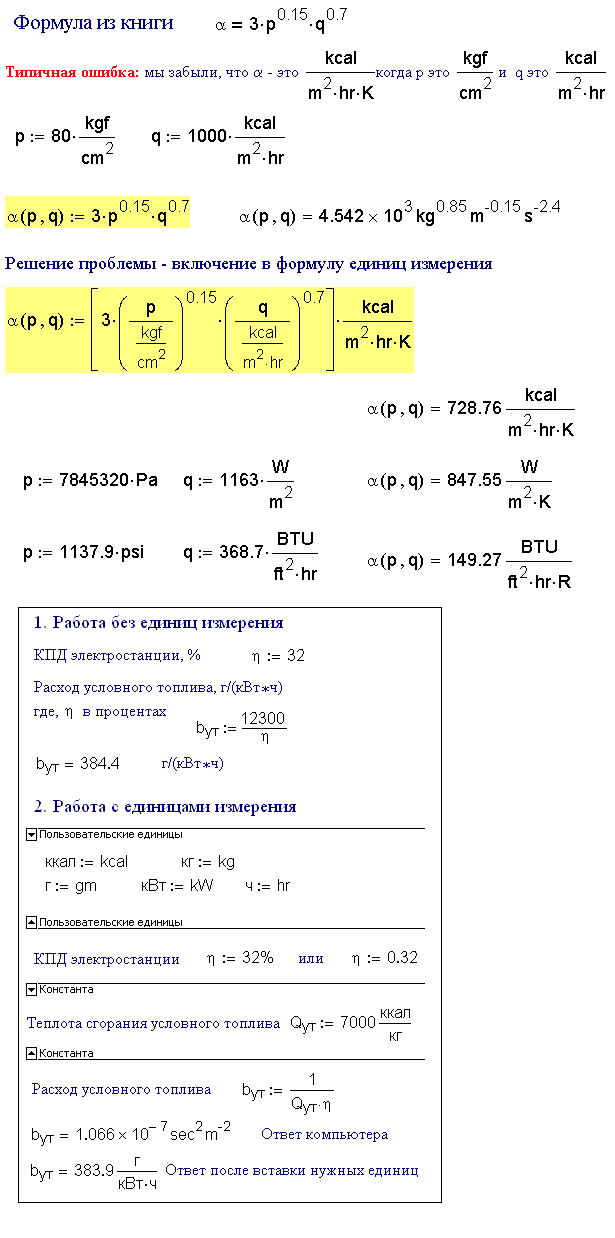

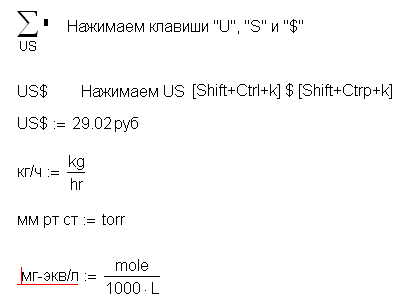

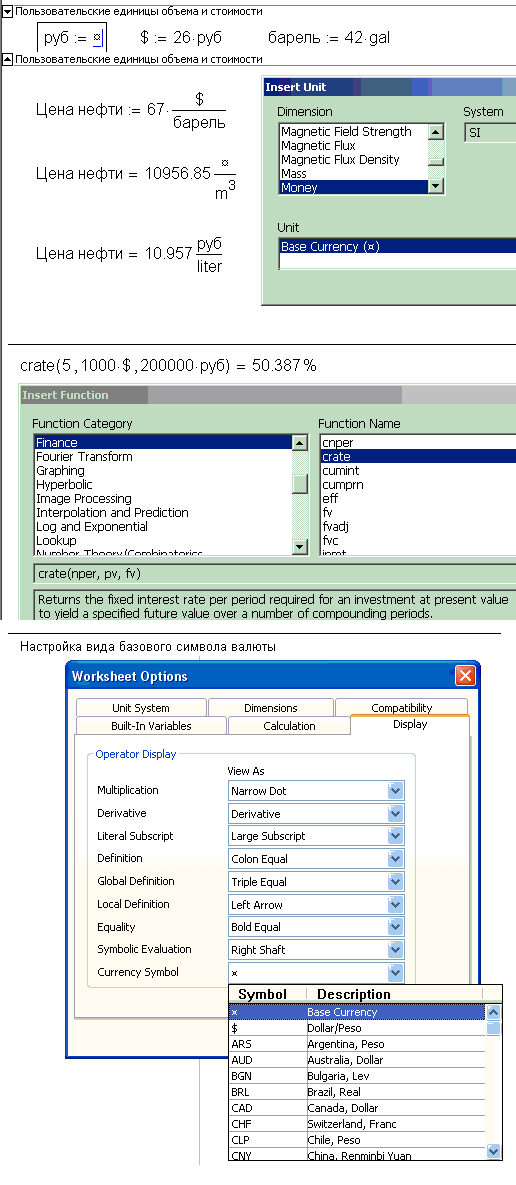

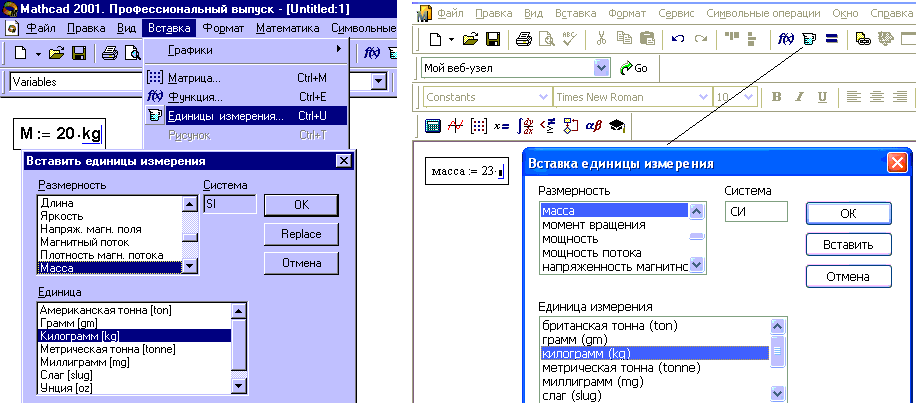

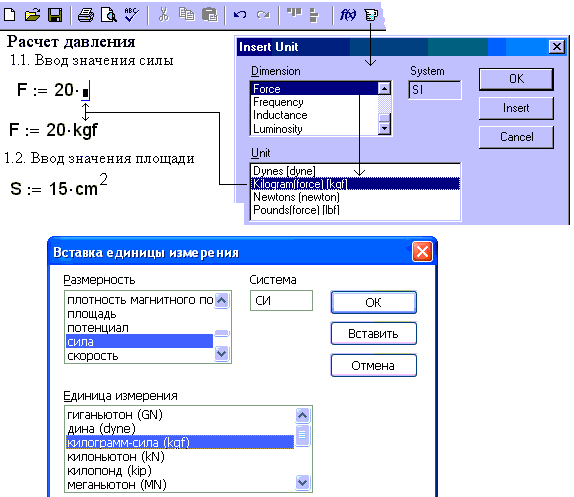

Единицы измерения физических и экономических величин в среде Mathcad.

Фото аудитории: слева центр справа

Занятия с 11 по17 сентября 2015 г.

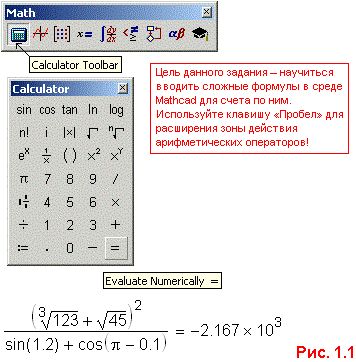

Создание и отладка Mathcad-документов по рис. 1.1 (Mathcad 15 и Prime), 1.8 (Mathcad 15 и Prime), 1.8a  (Mathcad 15 и Prime) и дополнительно после прочтения сути задания: 1.43  (Mathcad 15), 1.44 (только Mathcad 15)

3-4 недели с 17 по 24 сентября

Занятия с 18 по 24 сентября 2015 г.

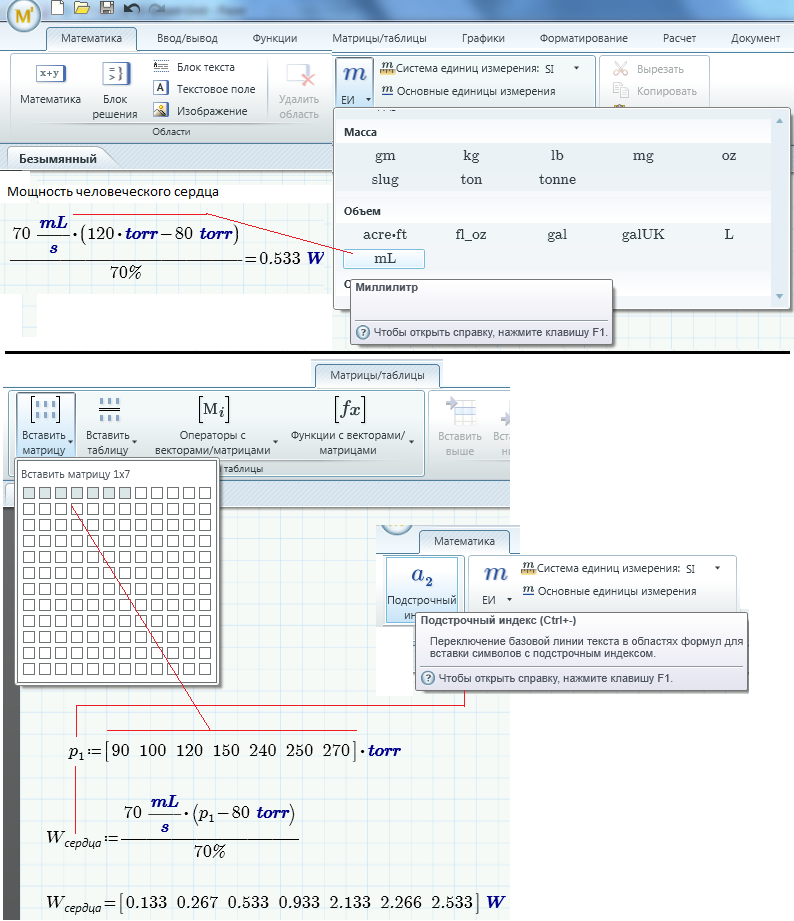

Создание и отладка Mathcad-документов по рис.   1.11 (Mathcad 15 и Prime), 2.3  (Mathcad 15 и Prime), 2.2 (Mathcad 15 и Prime) и 2.2 (Mathcad 15 и Prime)

4-5 неделя с 24 сентября по 1 октября

24 сентября

Проситать перед выполнением задания с 25 сентября по 1 октября 2015 г.!

Методика решения в среде Mathcad алгебраических уравнений и систем

Статья о решателях Mathcad

Алгебраические уравнения и их системы в классической литературе

Старая задача на новый лад

Занятия с 25 сентября по 1 октября 2015 г.

Анализ функции в среде Mathcad: : Mathcad 15 и Mathcad Prime

Создание и отладка Mathcad-документов по рис. 3.4  (Mathcad 15 и Mathcad Prime без дополнительного задания), 3.9 (Mathcad 15 и Mathcad Prime без дополнительного задания), 3.12  (Mathcad 15 и Prime) и дополнительно 3.42  (Mathcad 15 и Prime)

5-6 недели с 1 по 8 октября



Занятия с 1 по 8 октября 2015 г.

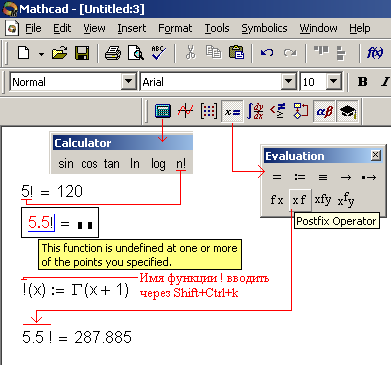

Создание и отладка Mathcad 15-документов по рис. 1.37, 1.39, 1.40, 1.41

Дополнительные задания раскрытие формул

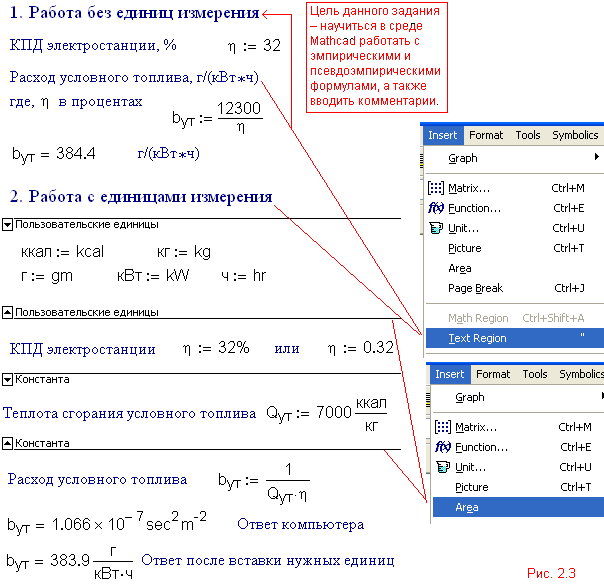

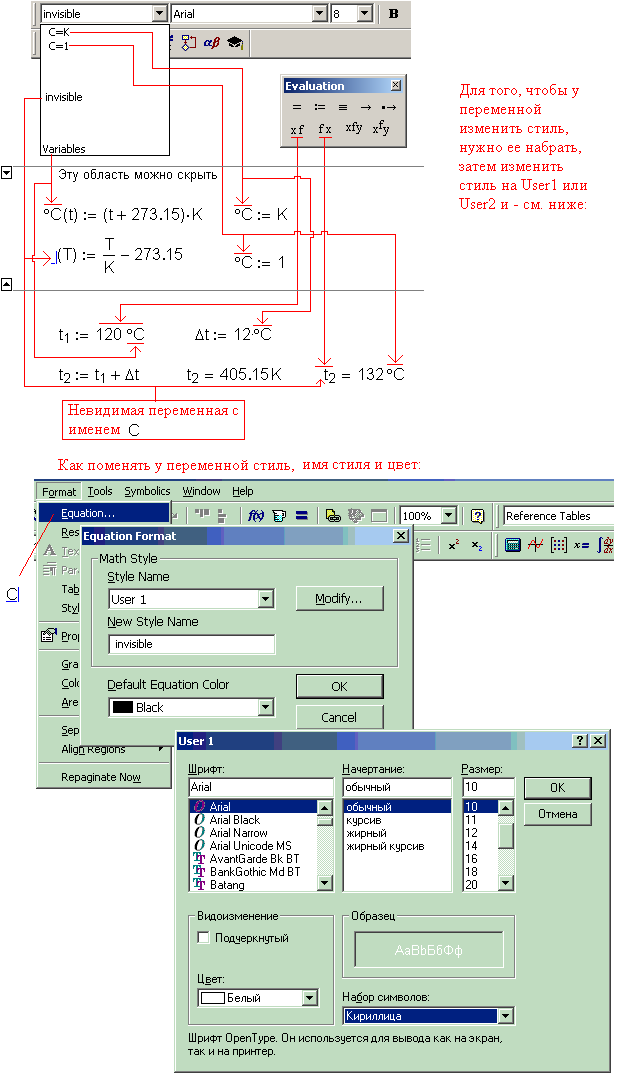

 и 2.4 (См. пояснения по рис. 2.4)

Все делается в Mathcad 15





6-7 недели с 8 по 15 октября

8 октября

1. Операторы интерфейса Mathcad

2. Понятия оператор и функция в среде Mathcad

3. Internet-конференции пользователей Mathcad.

4. Переменная в Mathcad: имя и что она может хранить.

5. Графическое отображение функций одной переменной в среде Mathcad.

6. Решение задач курса математики в среде Mathcad (матрицы и графический анализ функций: Mathcad 15 и Mathcad Prime).

7. Графическое отображение функций двух переменных в среде Mathcad. Объемная графика Mathcad. Встроенные переменные Mathcad. Анимация с Mathcad.



Видео по теме лекции >>> (по-русски)



Занятия с 8 по 15 октября 2015 г.

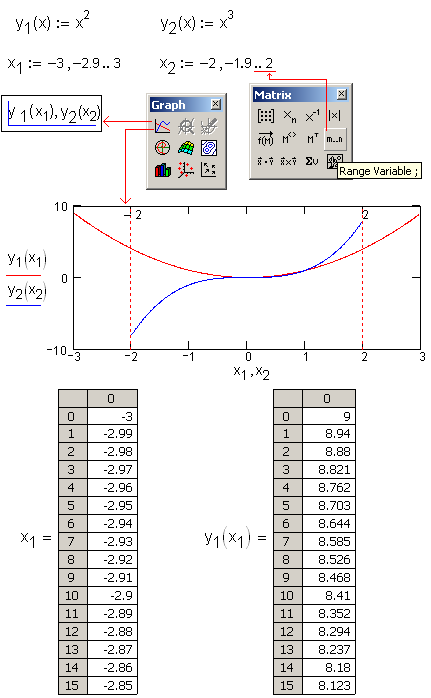

Создание и отладка Mathcad 15 и Mathcad Prime документов по рис. 1.64, 1.66, 1.67 и 2.12

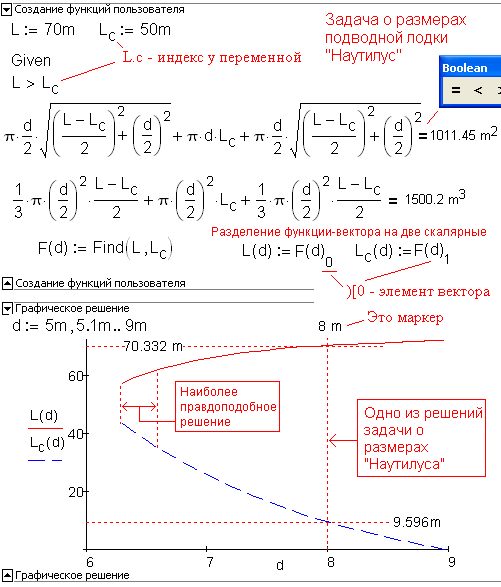

дополнительно 2.40 - Mathcad 15 и Mathcad Prime

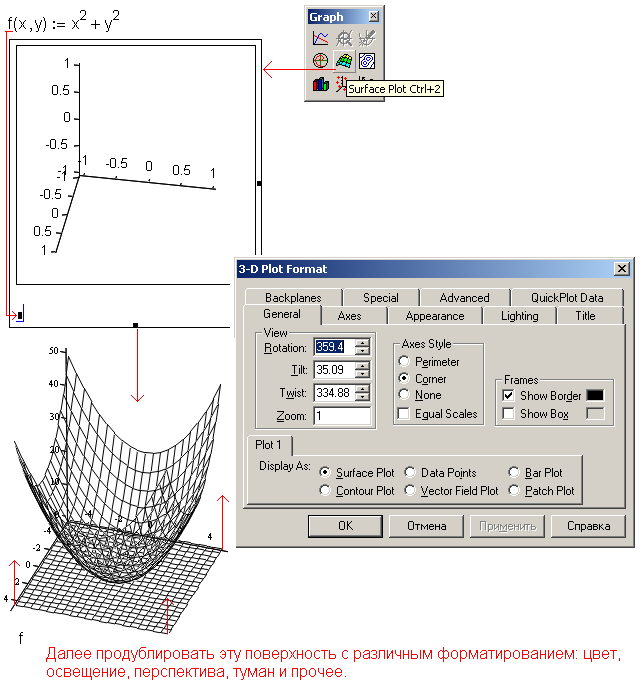

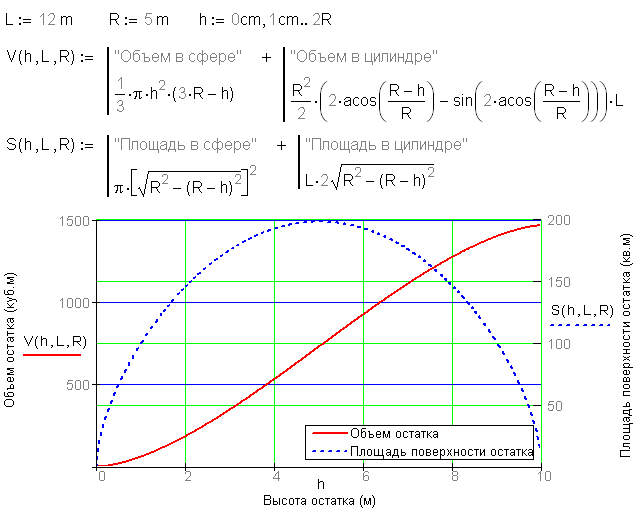

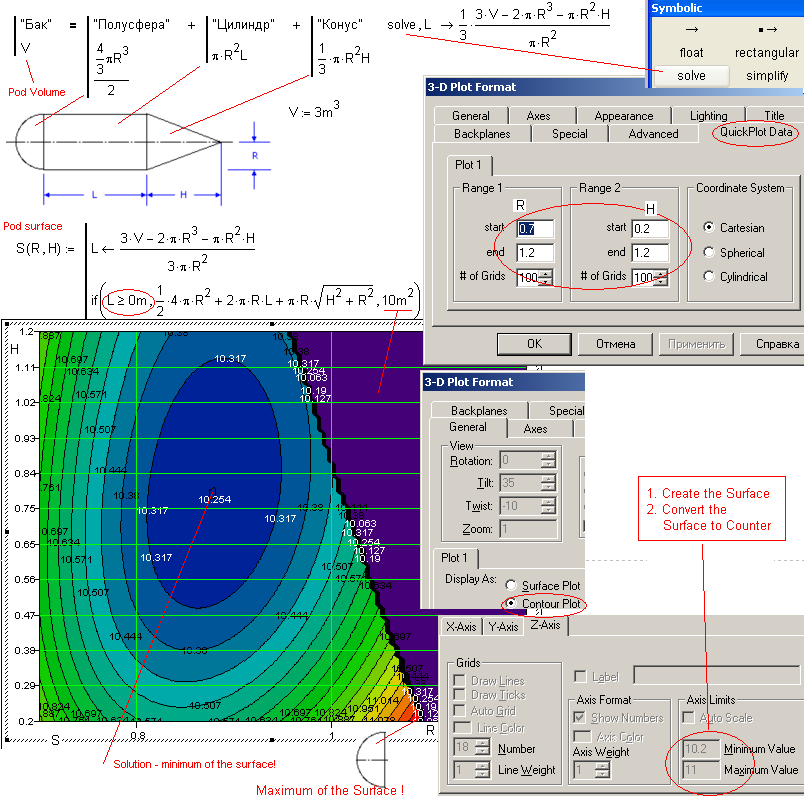

Создание и отладка Mathcad-документов по рис. 1.65 и 1.70

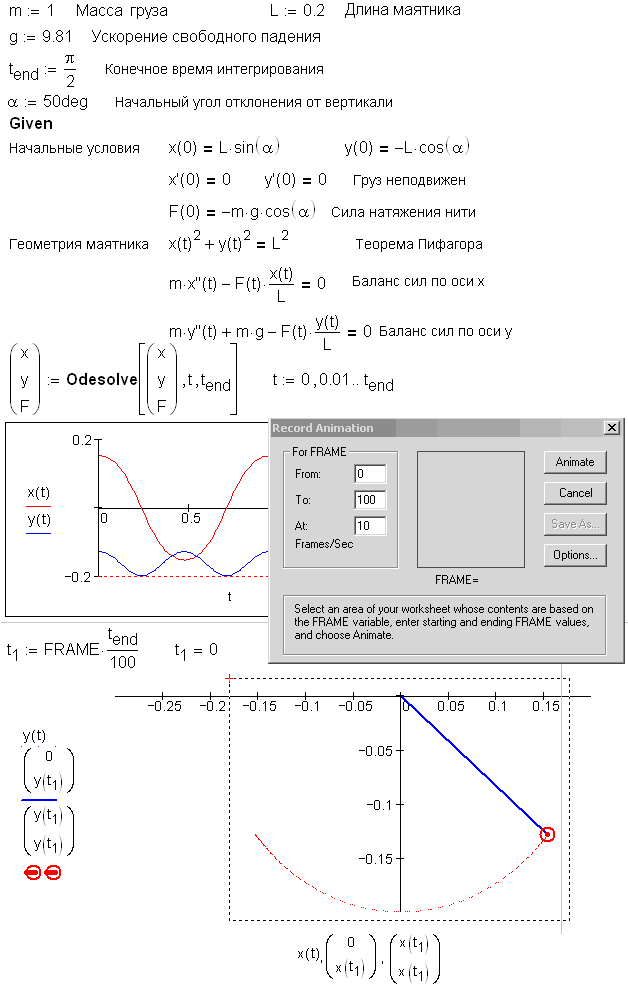

Дополнительно 5.14 (см. анимацию >>>, сделанную по рис 5.14, описание анимации колебания маятника >>>) из [1]

Задача с двумя маятниками



7-8 недели с 15 по 22 октября

Занятия с 15 по 22 октября 2015 г.

Создание и отладка Mathcad-документов по рис. 3.1, 3.2, 3.3, 3.4 и 3.8 из [1]

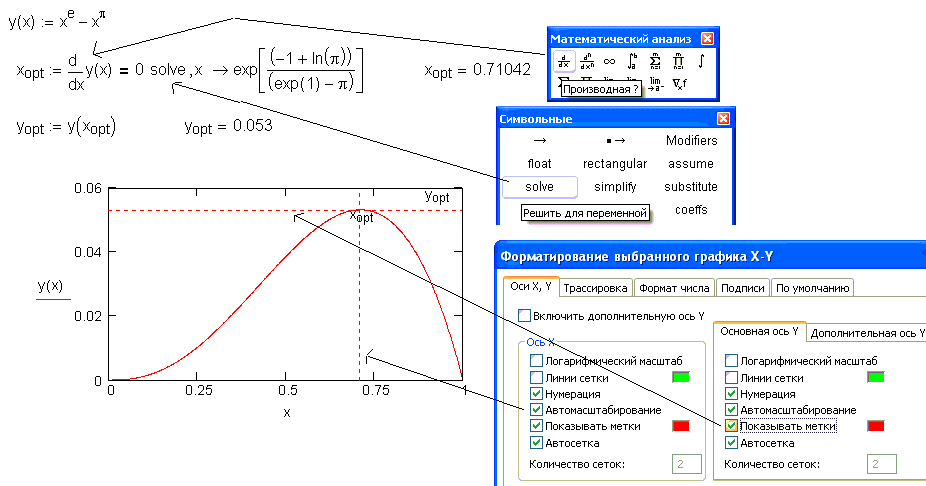

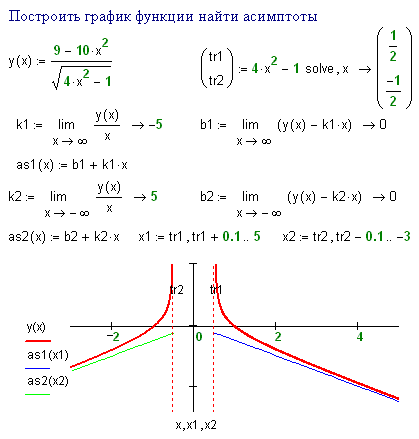

Дополнительно: графический анализ функций

Контрольная работа на 8-й контрольной неделе: 1, 2 и 3



8-9 недели с 22 по 29 октября

22 октября

Оптимизация функции одной переменной в среде Mathcad

Оптимизация функции многих переменных в среде Mathcad



Видео по теме лекции >>>

Занятия с 22 по 29 октября 2015 г.

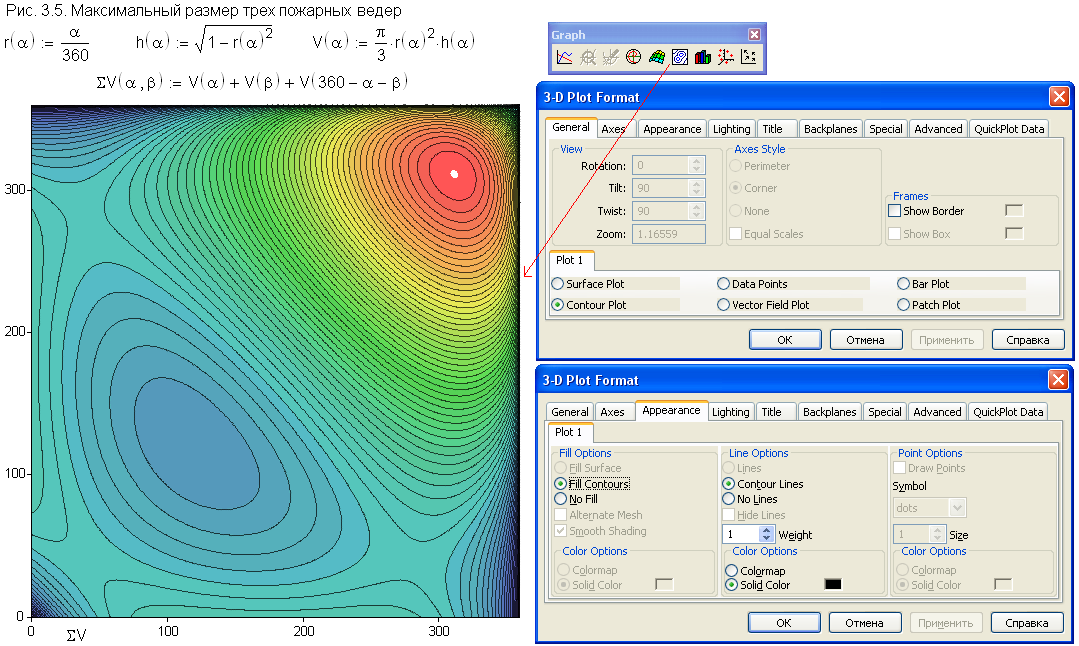

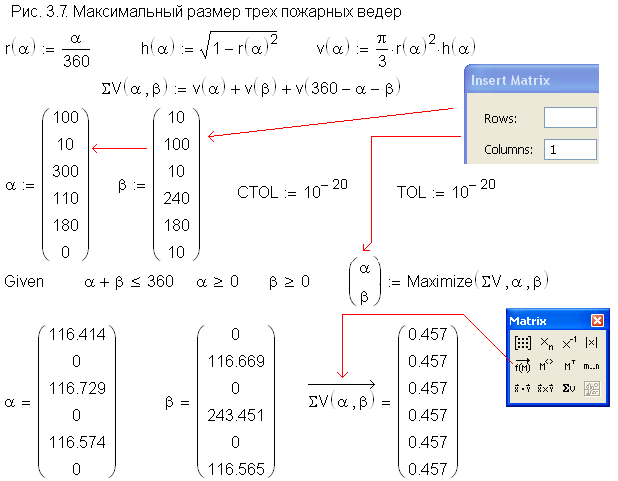

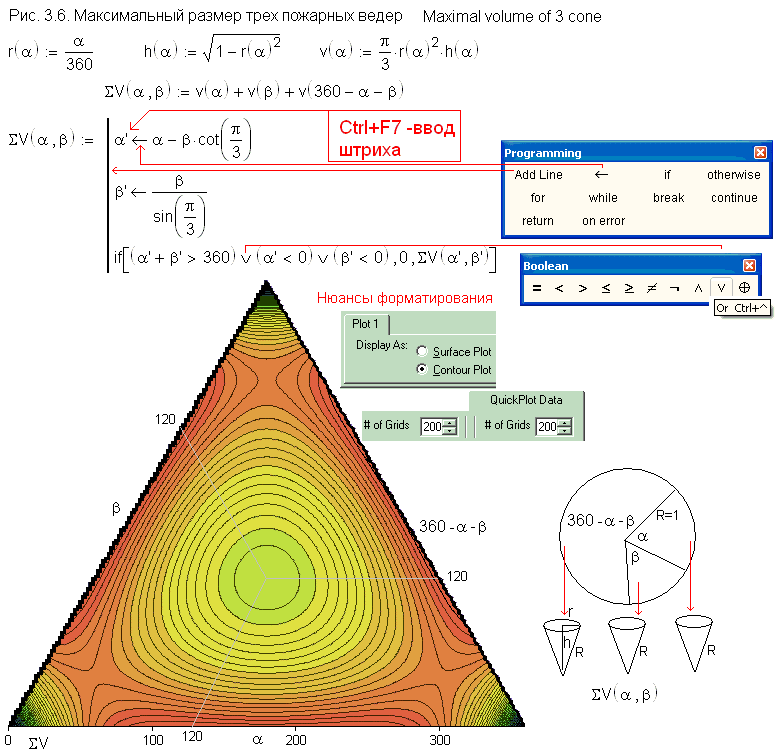

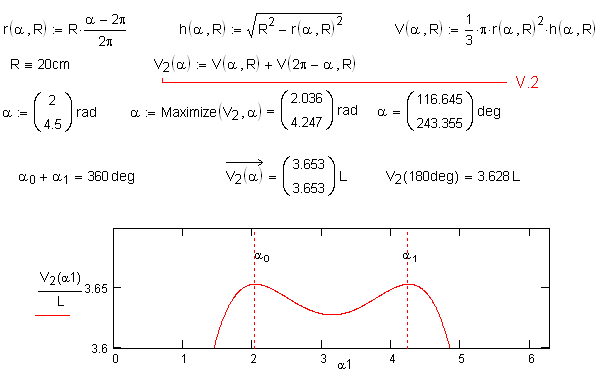

Создание и отладка Mathcad-документов по рис. 3.5, 3.6, 3.7 3.11 и (дополнительно) 3.9

9-10 недели с 29 октября по 5 ноября   Занятия с 29 октября по 5 ноября 2015 г.

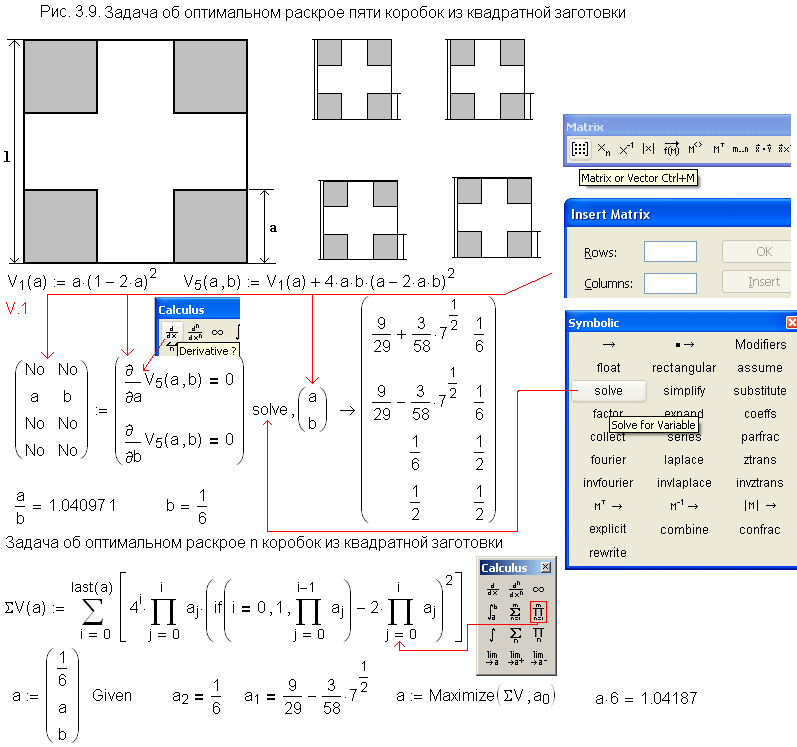

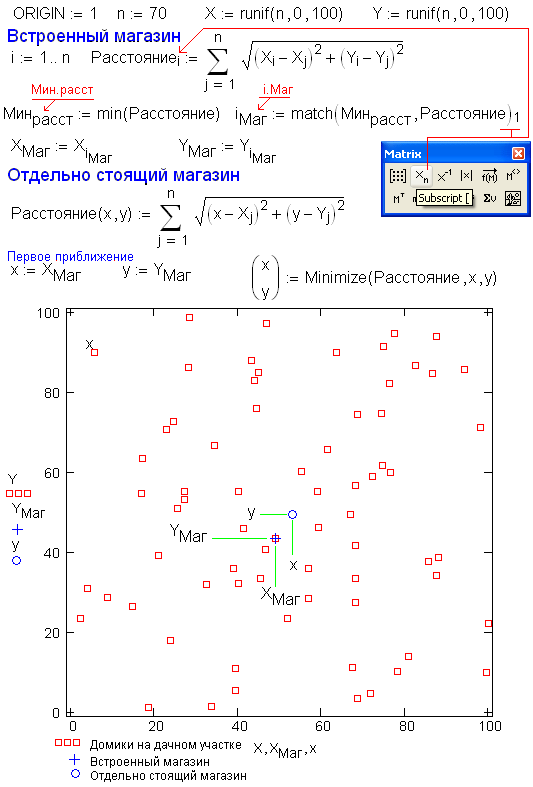

Создание и отладка Mathcad-докумена по рис.  3.14a, 3.14, 3.15 и (дополнительно) 3.19 из [1]

10-11 неделя с 5 по 12 ноября

5 ноября

Великолепная семерка Mathcad pdf html

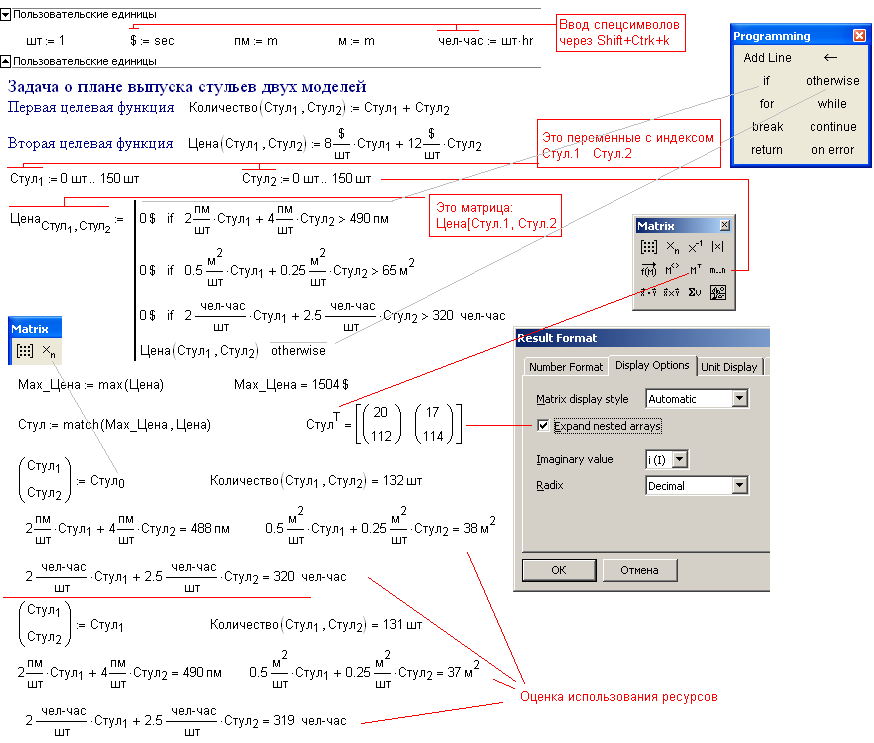

Решение задачи линейного программирования в среде Mathcad (оптимизация с ограничениями)

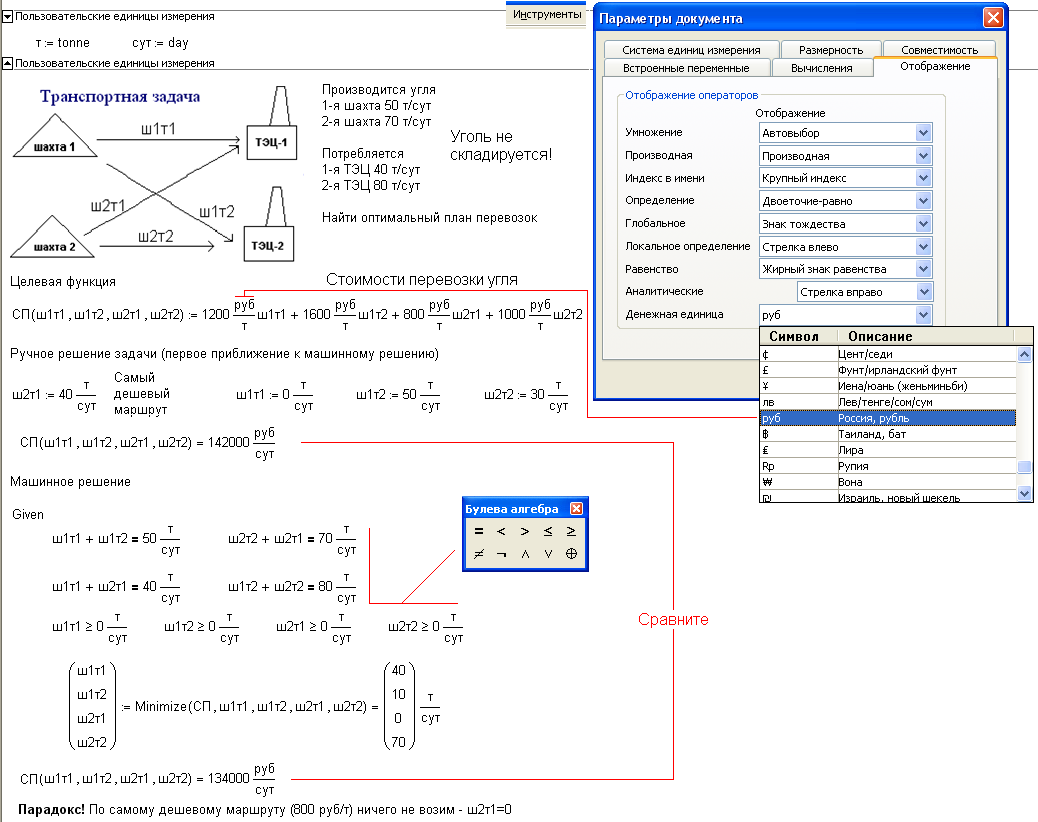

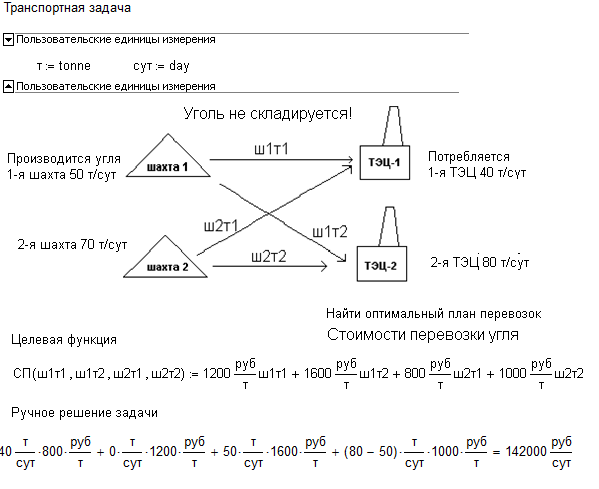

Транспортная задача в среде Mathcad (оптимизация с ограничениями) и задача об оптимальном месте магазина.

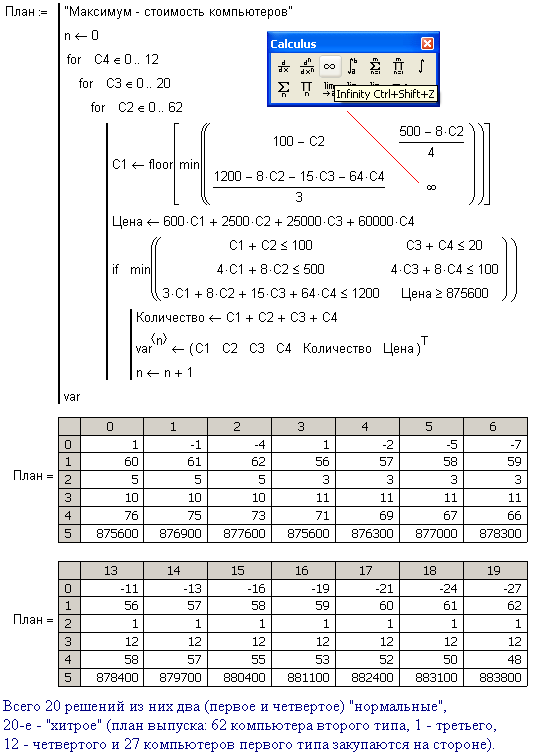

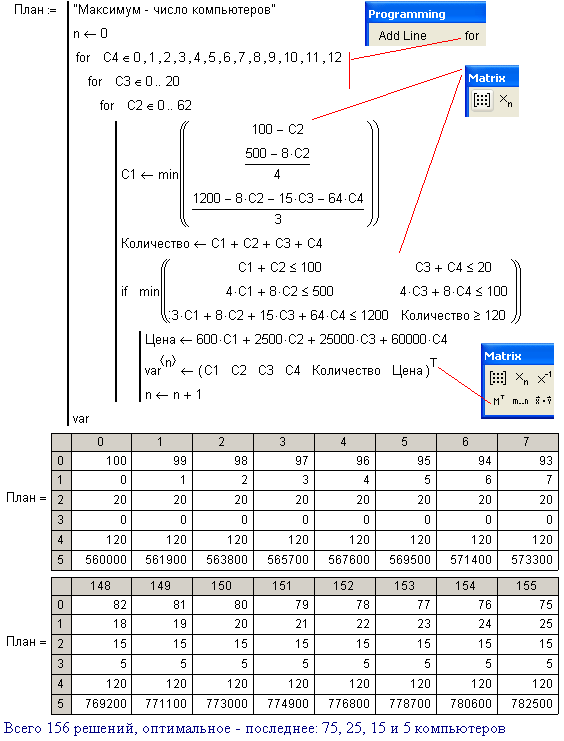

Решение задач в среде Mathcad методом перебора

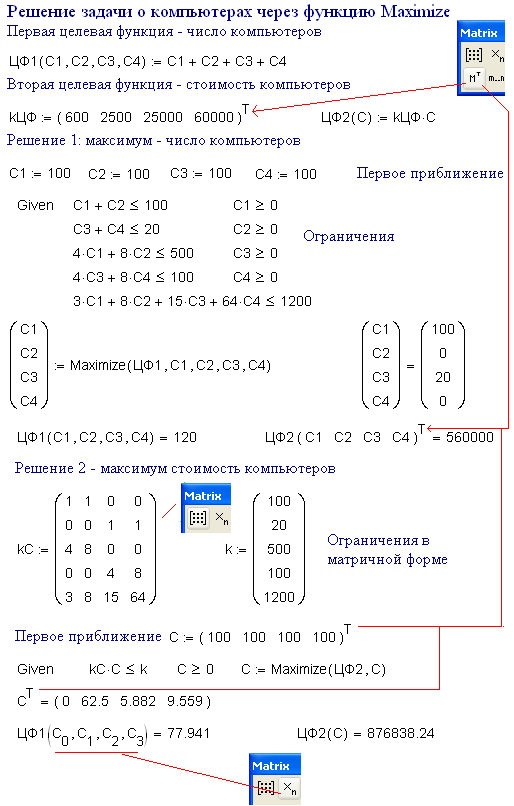

Разбор решения задач по рис. 3.22, 3.23 и 3.24 из [1]



Занятия с 5 по 12 ноября 2015 г.



 Решения задач по рис. 3.22, 3.23 и 3.24





Дополнительно

Создание и отладка Mathcad-документов из статьи "Великолепная семерка Mathcad"  pdf или html

11-12 неделя с 12 по 19 ноября

Занятия с 12 по 19 ноября 2015 г.



(ПЕРЕД ВЫПОЛНЕНИЕМ ПРОЧЕСТЬ СТАТЬЮ здесь)

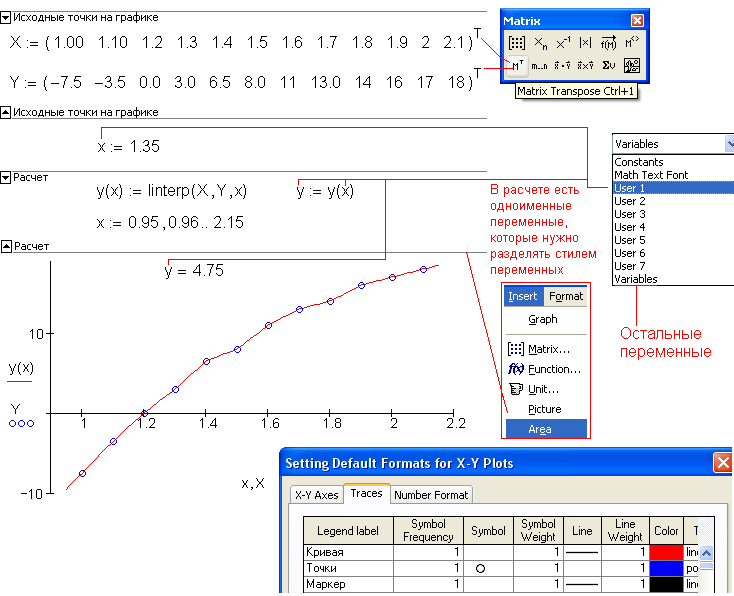

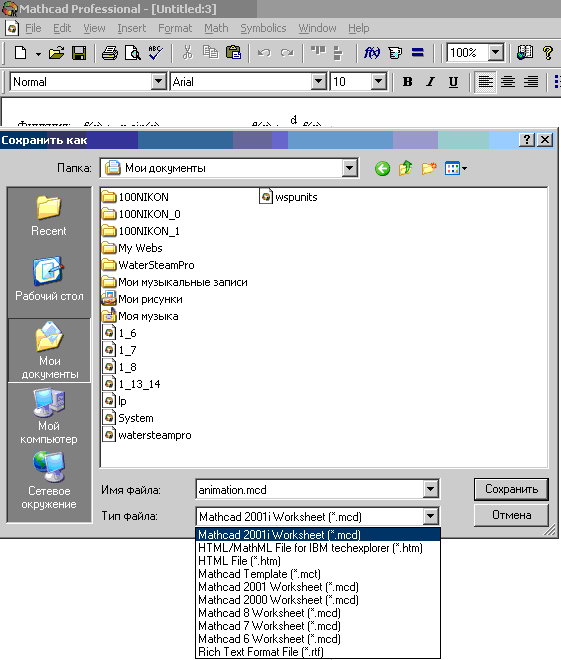

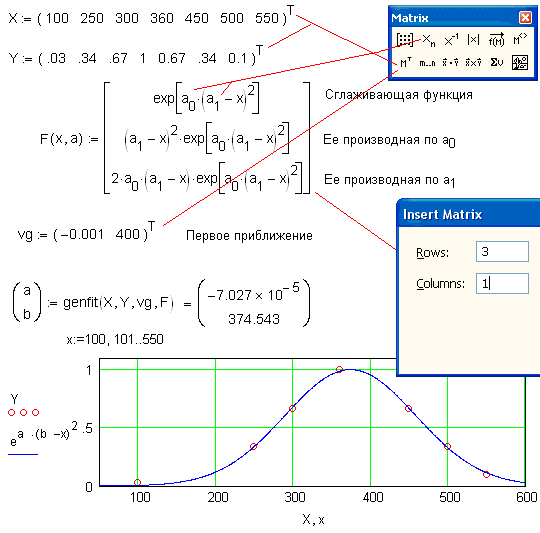

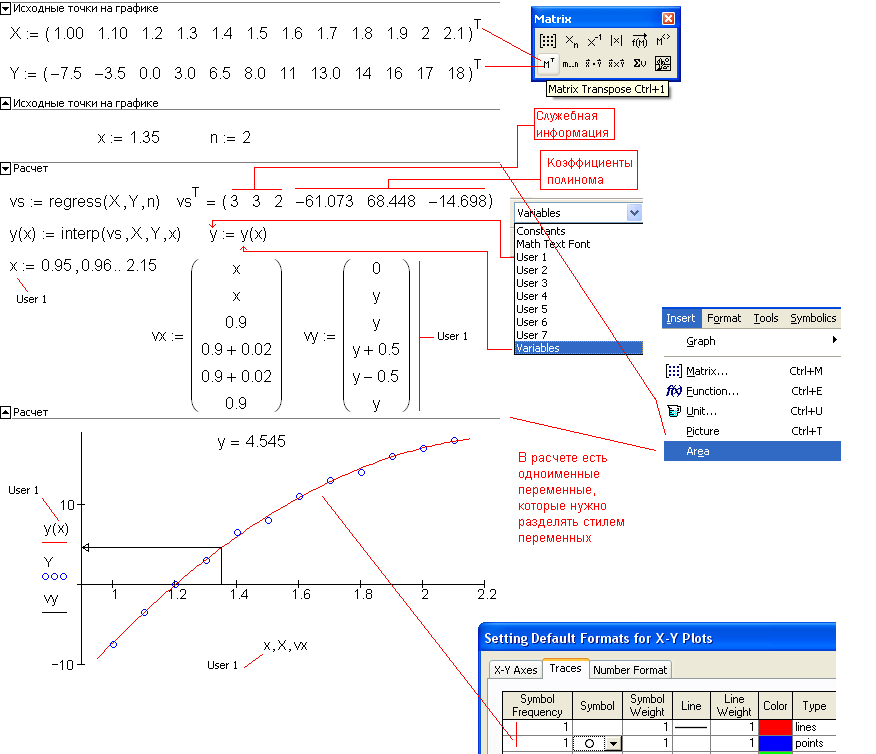

Создание и отладка Mathcad-документов по рис. 4.6, 4.7 , 4.8 и genfit из [1]

Дополнительное задание:

Создать анимацию, показанную здесь

заготовку такой анимации см. здесь

(Для справки: regress в Mathcad Prime >>> )



12-13 неделя с 19 по 29 ноября

19 ноября

Материалы по теме лекции здесь

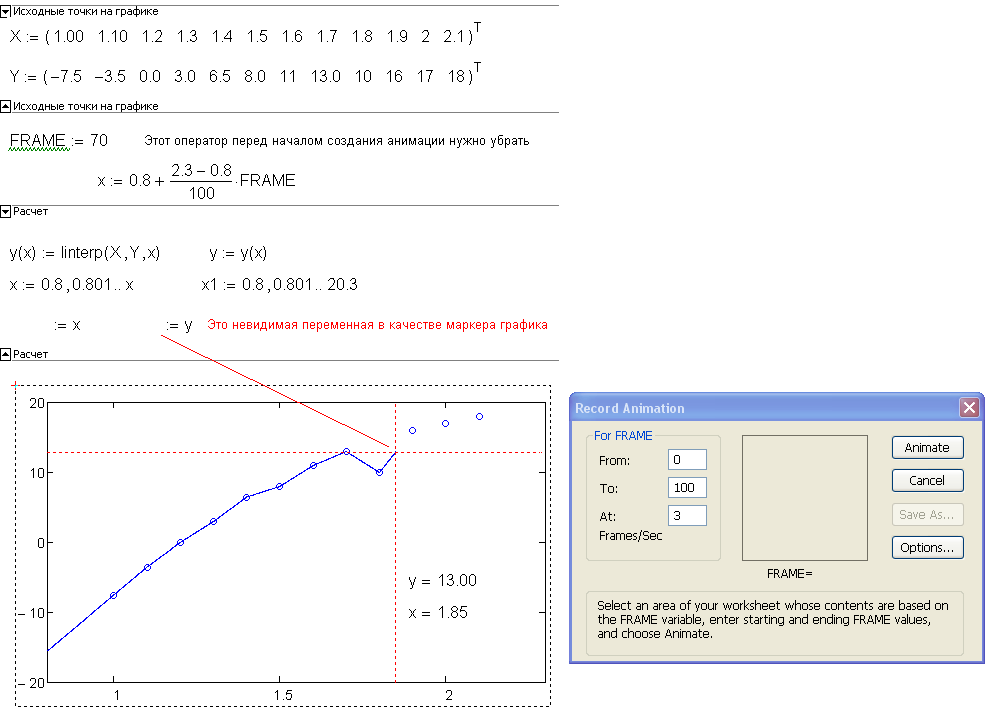

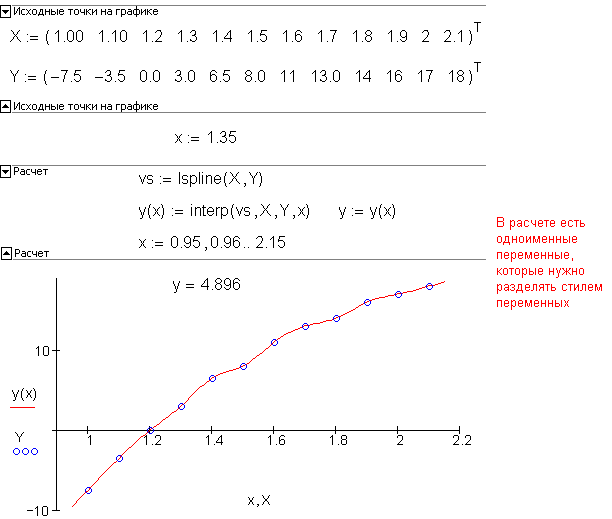

Интерполяция и сглаживание (аппроксимация) табличных зависимостей в среде Mathcad.

Mathcad-перекличка >>>

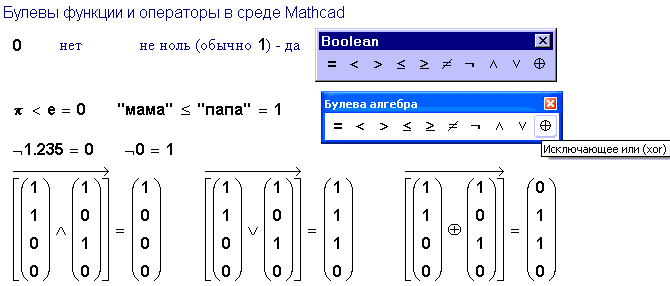

Булева алгебра в среде Mathcad

Занятия с 19 по 26 ноября 2015 г.



Выполнение Mathcad-документов (рис. 3, 4, 5, 7-8, 9, 11, 12, 13 и 14) отсюда: pdf html

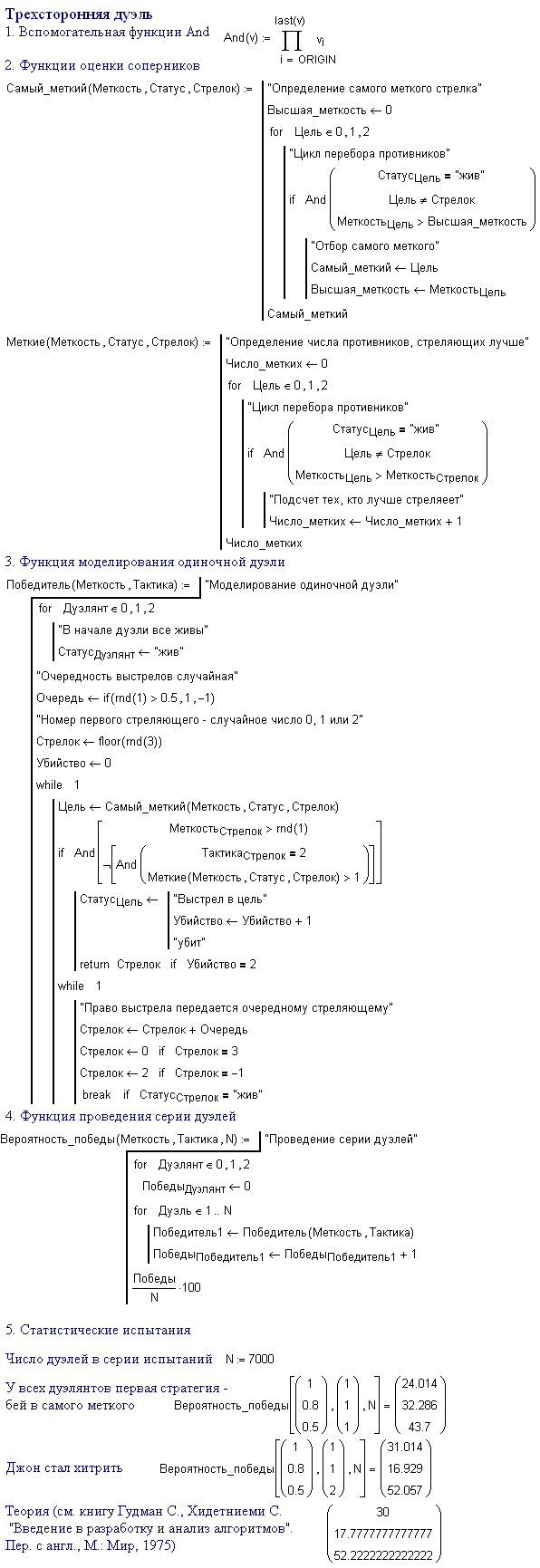

Дополнительно: Трехсторонняя дуэль описание: http pdf задача для Mathcad 15



13-14 неделя с 26 ноября по 3 декабря

Занятия с 27 ноября по 3 декабря 2015 г.

Выполнение Mathcad-документов в среде Mathcad 15 и Mathcad Prime (рис. 3-9, 16) отсюда: html

Заготовка Mathcad 25 документа с данными о росте и весе студентов здесь: >>>  Затем следует конвертировать эти данные в файл для Mathcad Prime (эта команда (преобразователь) есть в меню Ввод/вывод) и выполнить эти расчеты в среде Mathcad Prime

14-15 неделя с 3  по 10 декабря

3 декабря

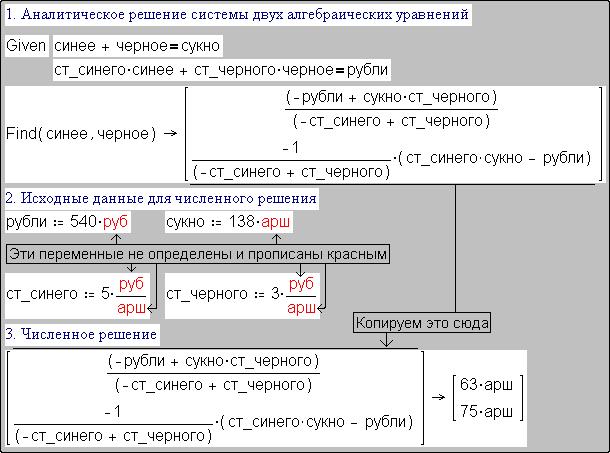

Численное (приближенное) и аналитическое решение задач на ЭВМ. Стандартные команды символьной математики для выполнения рутинных аналитических преобразований.

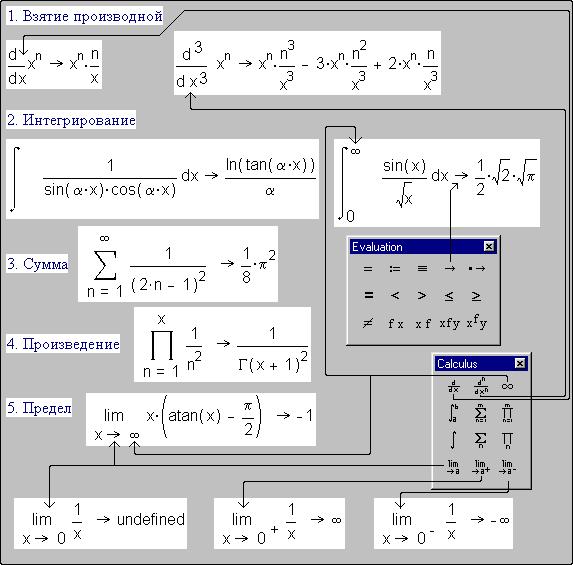

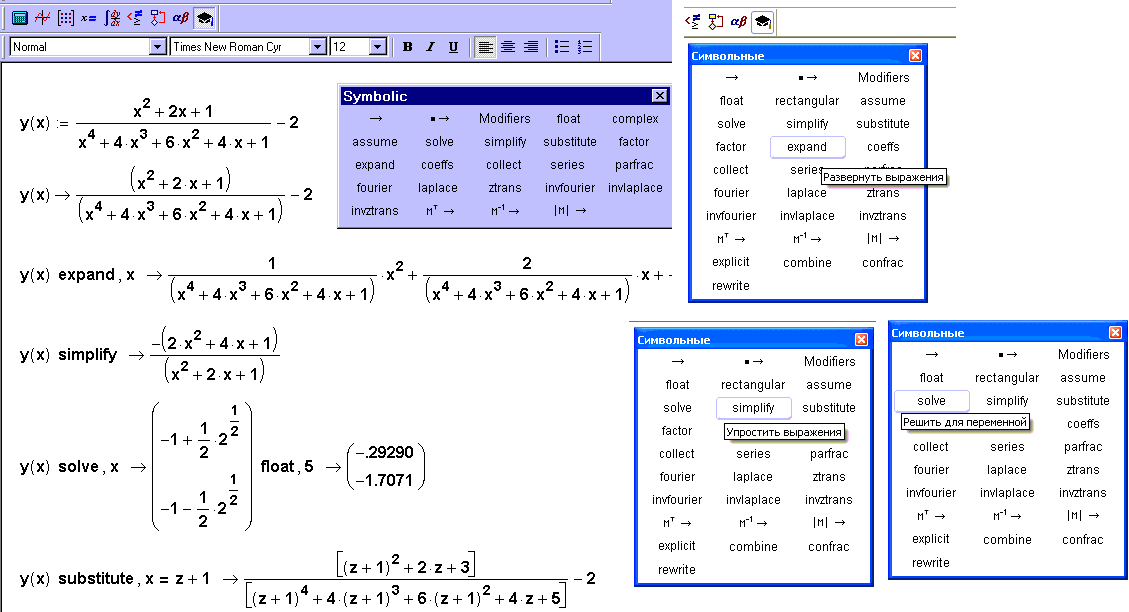

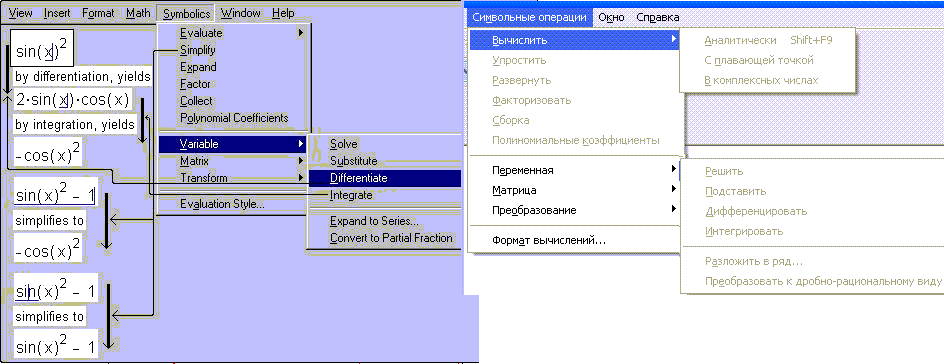

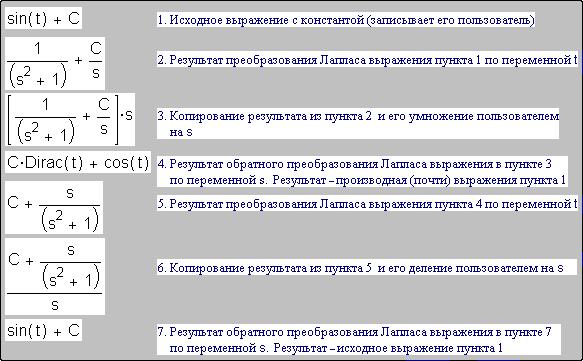

Операторы символьной математики в среде Mathcad. Разложение числа на простые множители и проблема шифровки сообщений в электронной сети. Режим оптимизации численных расчетов.

Разбор экзаменационных билетов.

Занятия с 4 по 10 декабря 2015 г.

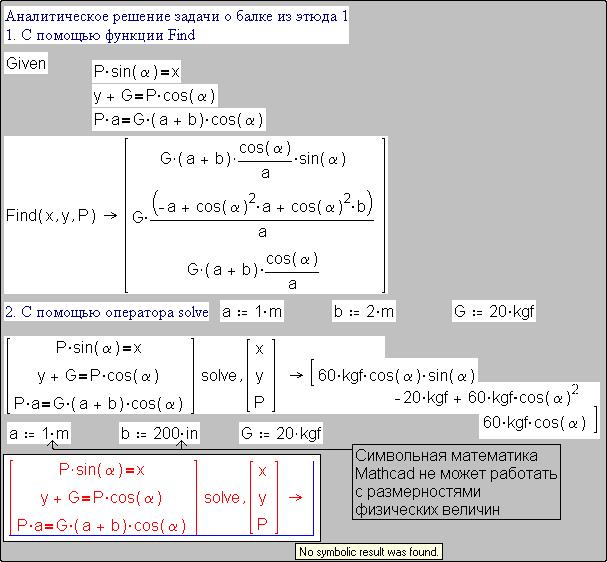

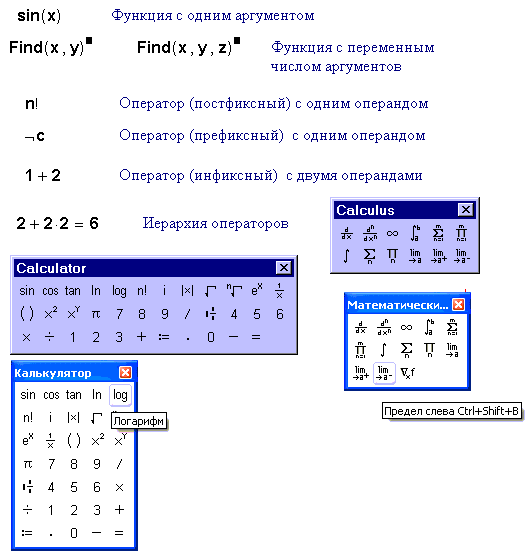

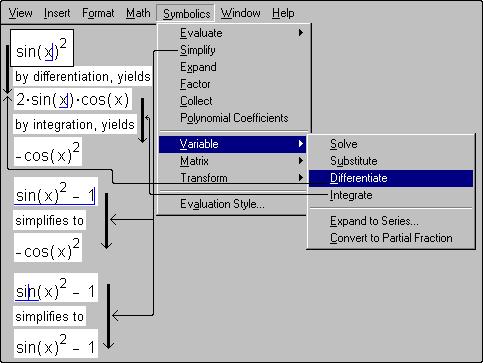

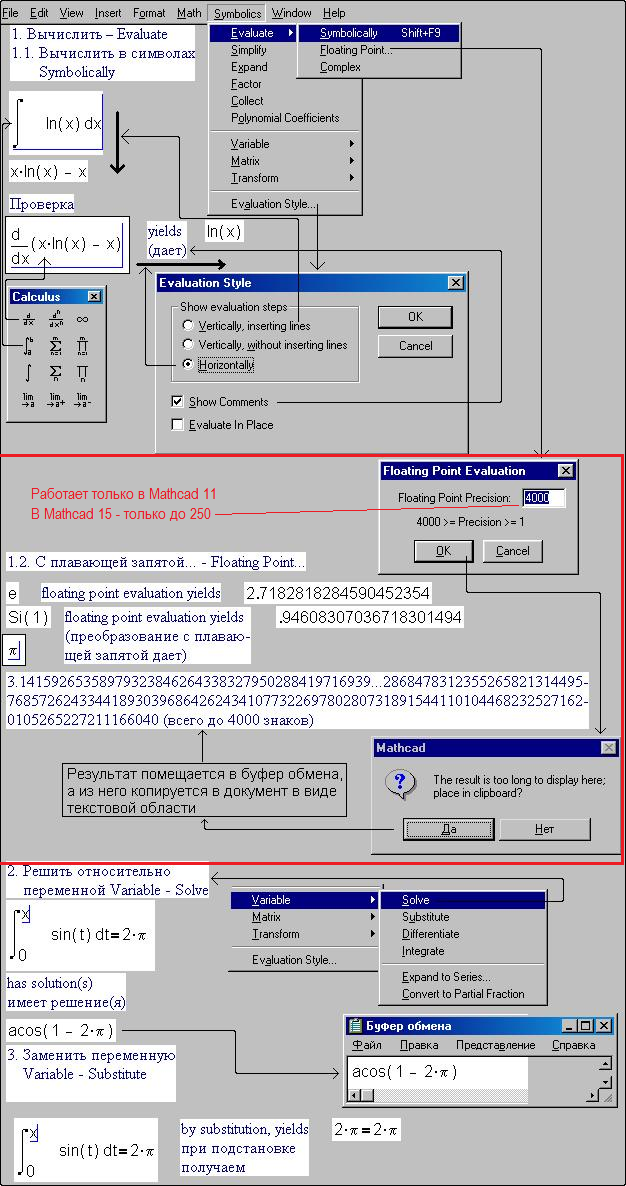

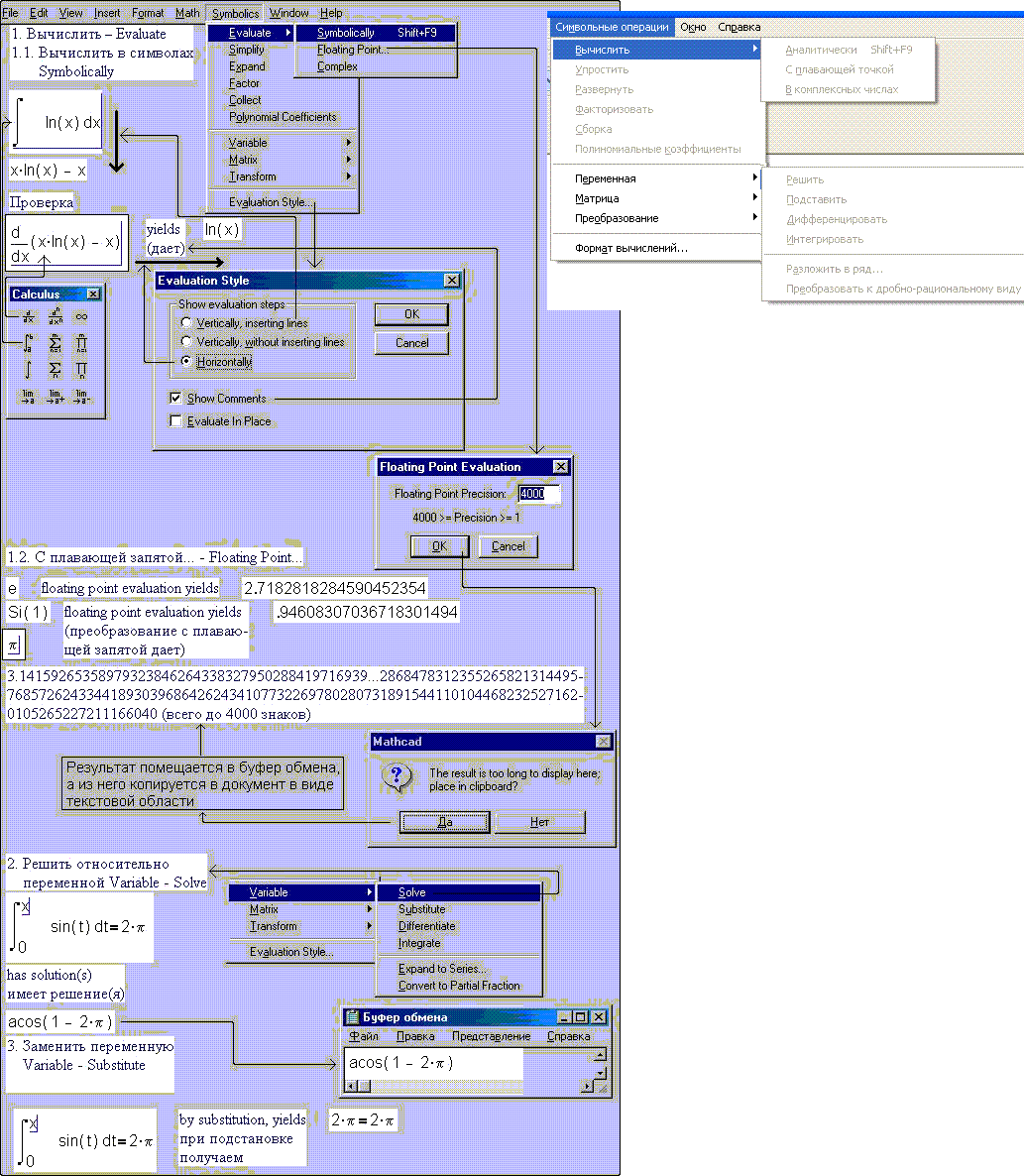

Создание и отладка Mathcad-документов рис. 7.1, рис. 7.2, рис. 7.3: Mathcad 11 Mathcad 15 и рис. 7.4 из [2]

Доп. задание. Решить средствами символьной математики сл. задачи задание 1 задание 2 задание3



Выполнить программ из статьи >>>



15-16 неделя с 10 по 17 декабря

Занятия с 11 по 17 декабря 2015 г.

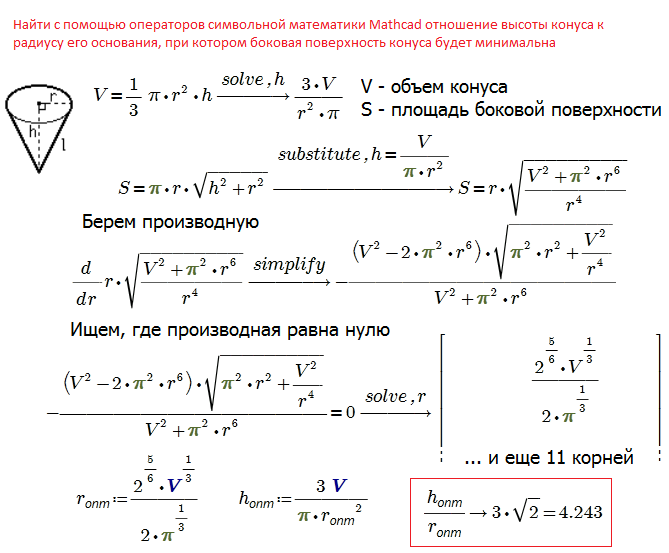

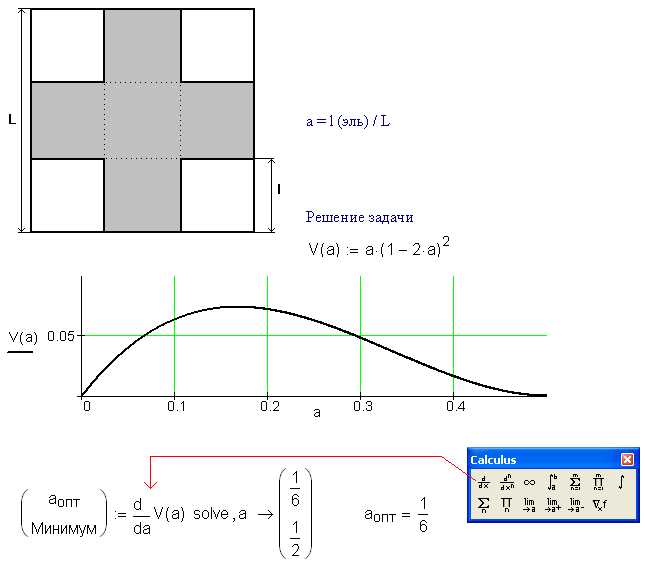

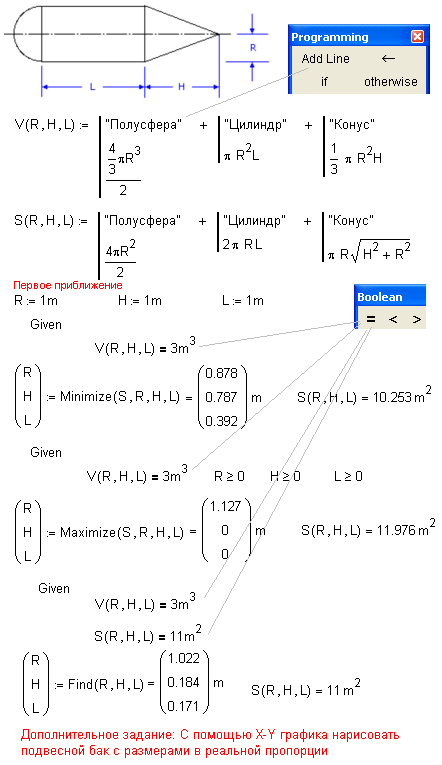

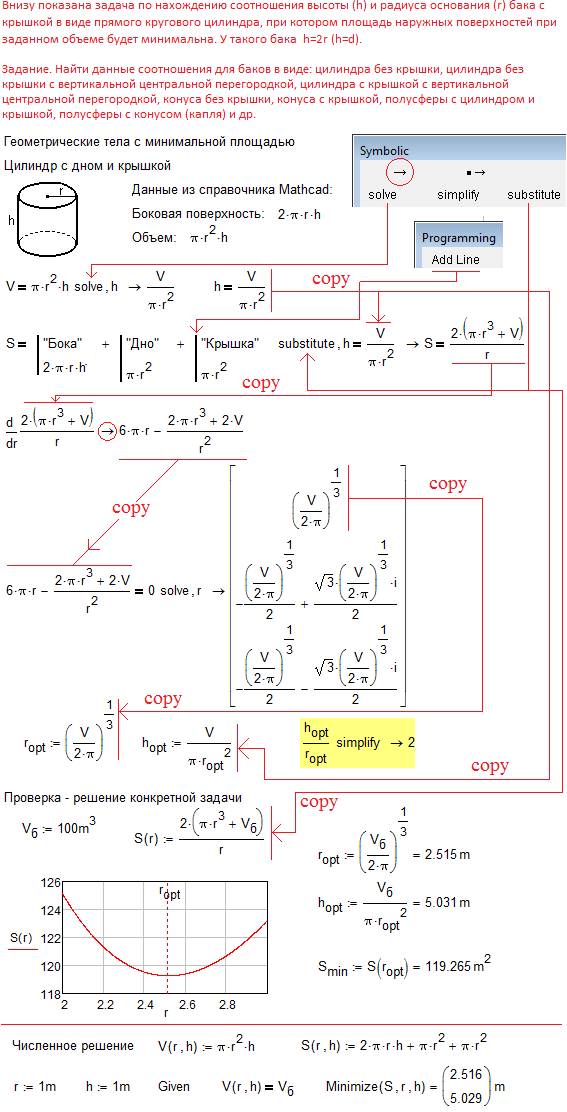

Задача об оптимальных размерах тел

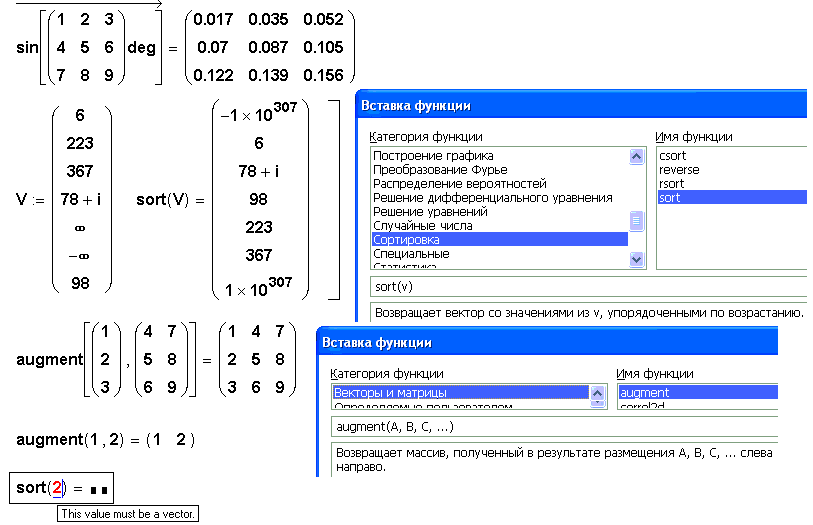

Создание и отладка Mathcad-документов  по рис. 7.6 (в среде Mathcad Prime 2.0), рис. 7.7 (в среде Mathcad 15) и рис. 7.9 из [2]

(доп) графический и аналитический анализ функции



Продолжить выполнение программ из статьи >>>



16-17 неделя с 17 по 24 декабря

17 декабря

Mathcad и техника расчетов в учебных задачах.

Mathcad в ряду других математических пакетов. Разбор экзаменационных билетов.

О досрочной сдачи экзамена и сдачи экзамена с опорой на Internet

Занятия с 17 по 24 декабря 2015 г.

Завершить решение с помощью Mathcad всех задач, отмеченных выше (включая и дополнительные), а также следующие задачи:

1, 2, 3, (дополнительно) 4

Зачет по курсу (см. выше)

Тесты к зачету

Создать анимацию движения паровой машины по методике, описанной здесь

Продолжить выполнение программ из статьи >>>

Зачет по курсу



17 неделя с 24 по 31 декабря

Зачет по курсу





График принятия зачетов >>>

Расписание консультаций и экзаменов в январе 2016 г.:

Дата   Время Аудитория Группы (кол-во студентов) Экзаменаторы
9.01.2016 (суб) консультация 9:20 Б-206 ТФ-1-2015 и ТФ-2-2016 Очков В.Ф.
11.01.2016 (пон) экзамен 9:20 Б-206 ТФ-1-2015 и ТФ-2-2016 Очков В.Ф., Орлов К.А., Зайцева Л.А.
15.01.2016 (пятн) консультация 11:10 A-404 ТФ-4-2015 и ТФ-5-2016 Очков В.Ф.
16.01.2016 (суб) экзамен 9:20 Б-206 ТФ-4-2015 и ТФ-5-2016 Очков В.Ф., Орлов К.А.
22.01.2016 (пятн) консультация 9:20 Б-206 ТФ-6-2015 и ТФ-7-2016 Очков В.Ф.
23.01.2016 (суб) экзамен 9:20 Б-206 ТФ-6-2015 и ТФ-7-2016 Очков В.Ф., Парчевский В.М., Орлов К.А.



Новое место для вопросов, где необходимо зарегистрироваться и войти в группу >>>



Билеты на экзамен >>>

Вопросы по курсу (вычеркнутые исключены)

I. Основы Mathcad (См. учебник - главa 1 [8])

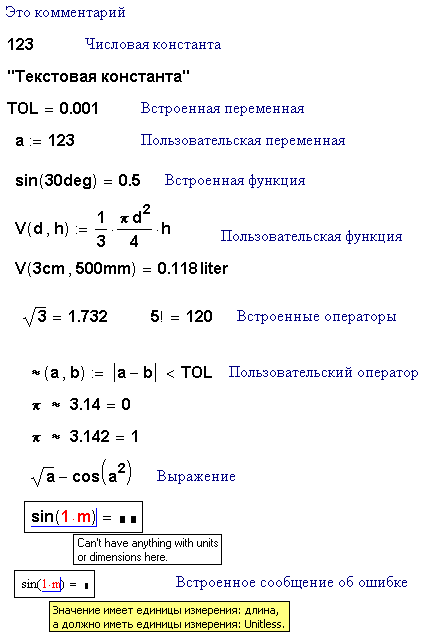

1.  Основные объекты Mathcad-документа: комментарий, числовая константа, текстовая константа, переменная (встроенная и пользовательская), функция (встроенная и пользовательская), оператор (встроенный и пользовательский), выражение, сообщение об ошибке

2. Особенности идентификаторов (имен переменных и функций) в среде Mathcad (рис.1, рис. 2 и рис. 3). (учебник)

3.  Системы исчислений Mathcad 15: двоичная, восьмеричная, десятеричная и шестнадцатеричная Постфиксы b, o и h. Ввод и вывод чисел в различных системах исчислений. Ввод комплексного числа

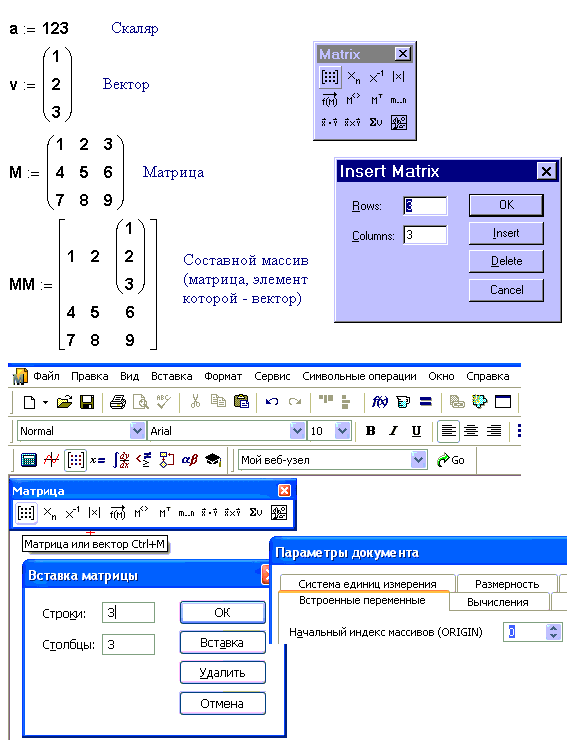

4. Скаляр, вектор, матрица и составной массив в среде Mathcad (учебник)

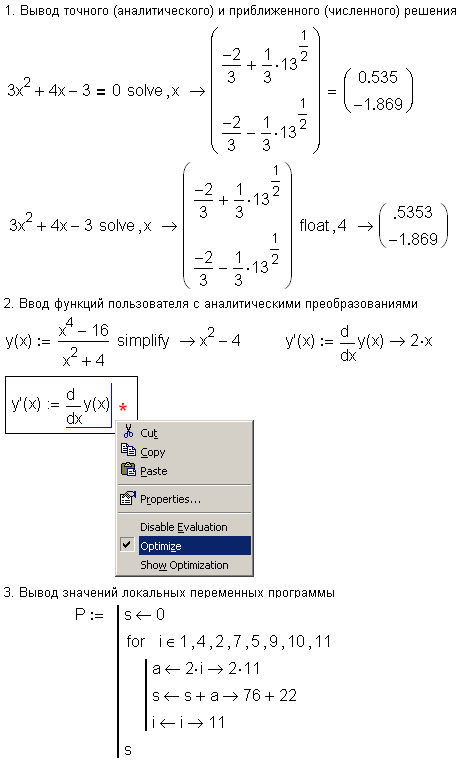

5.  Операторы Mathcad 15, поддерживающие интерфейс пользователя Тандемы операторов Mathcad рис. 1, рис. 2 и рис. 3

6.  Структура экрана дисплея при работе в среде Mathcad 15: окна с рабочими документами, меню, панели инструментов, панель состояния и др.

7.  Принципы подгонки среды Mathcad 15 к потребностям и привычкам конкретного пользователя. Понятие шаблона Windows-приложений

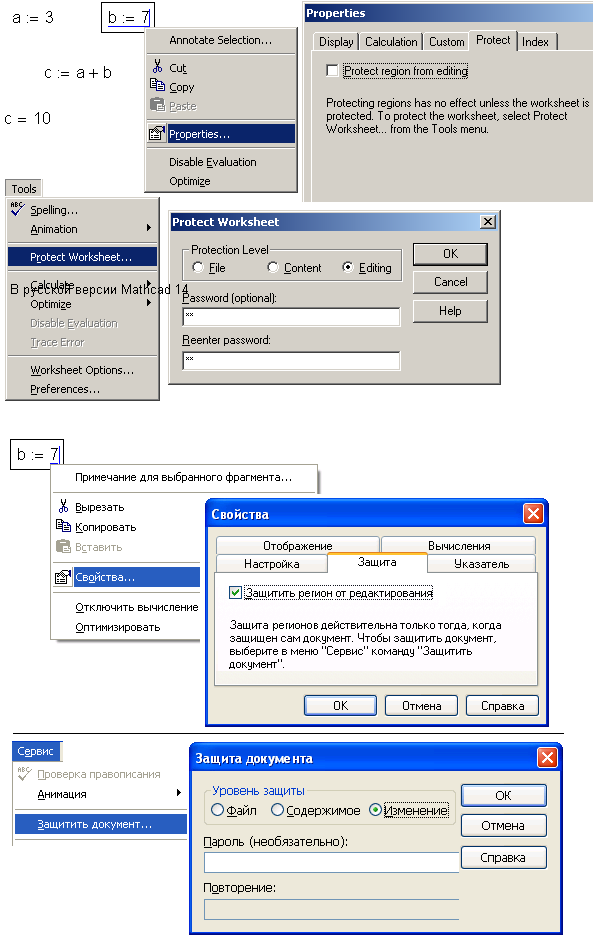

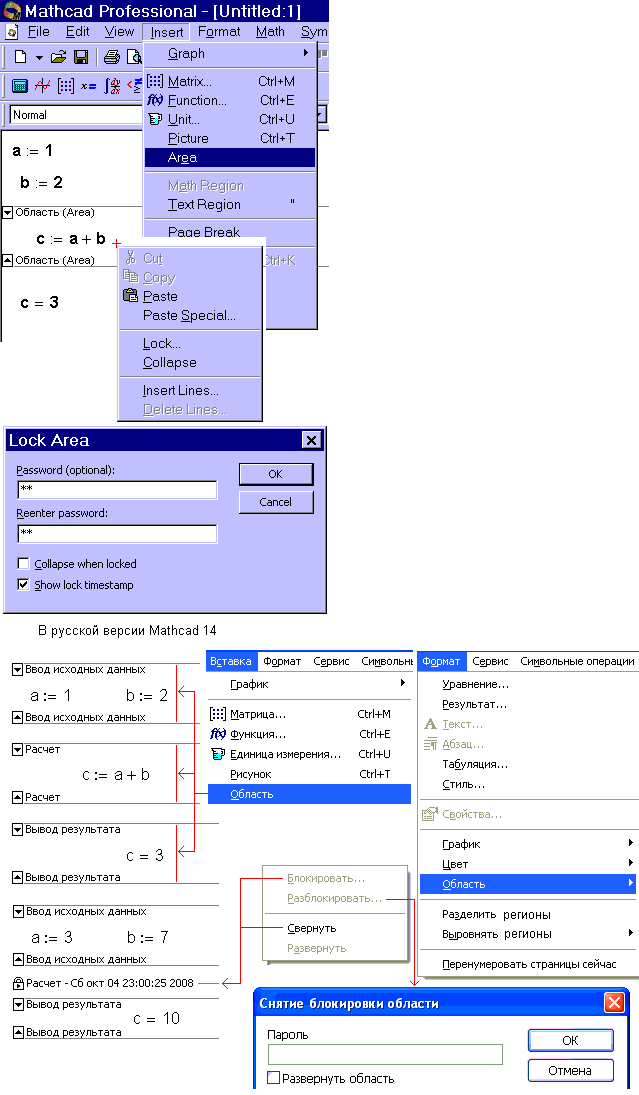

8.  Защита и скрытие отдельных областей Mathcad-документа

9. Три уровня защиты всего Mathcad-документа

II. Методы решения некоторых алгебраических задач в среде Mathcad (глава 3 [8]) ("Великолепная семерка Mathcadnew" pdf или html)

  1. Семь функций в группе Solving Мастера функций Mathcad

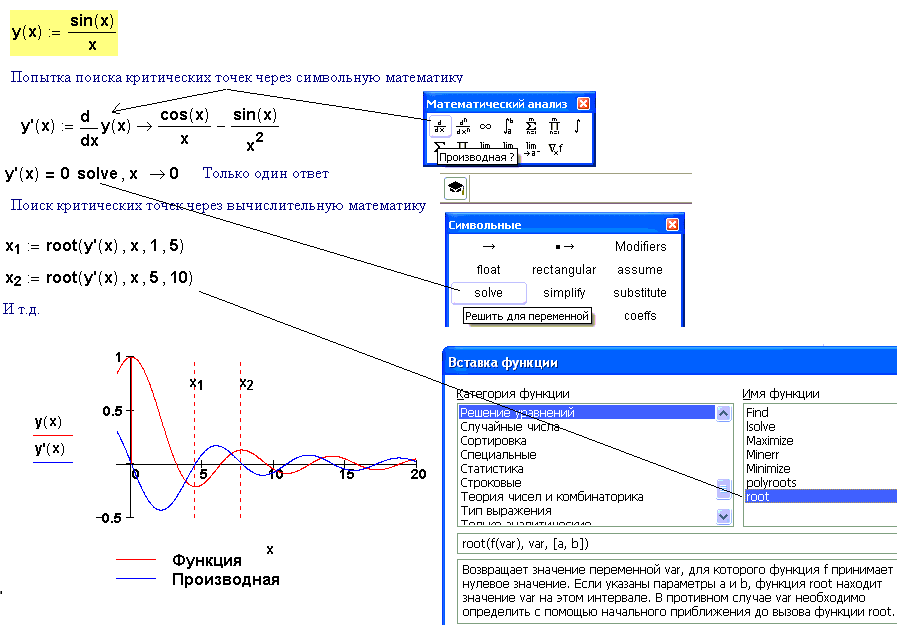

  2. Методы поиска нулей функций в среде Mathcad (графический, численный и аналитический (символьный) методы) (учебник)

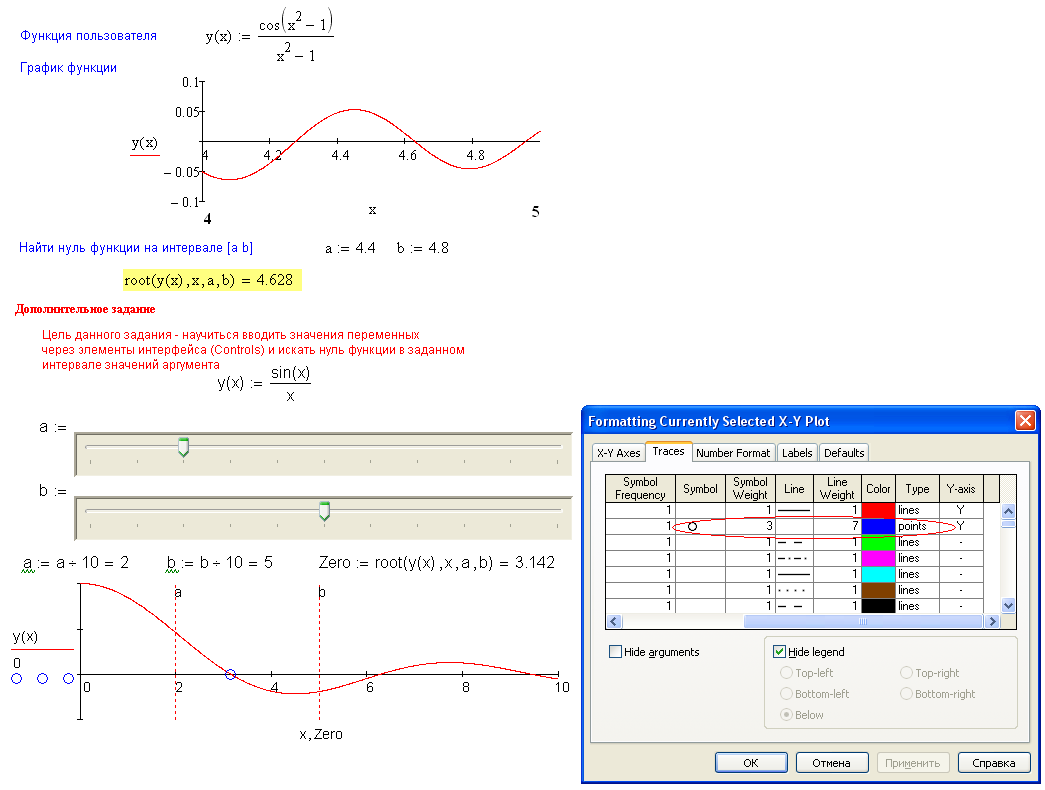

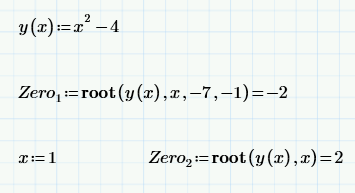

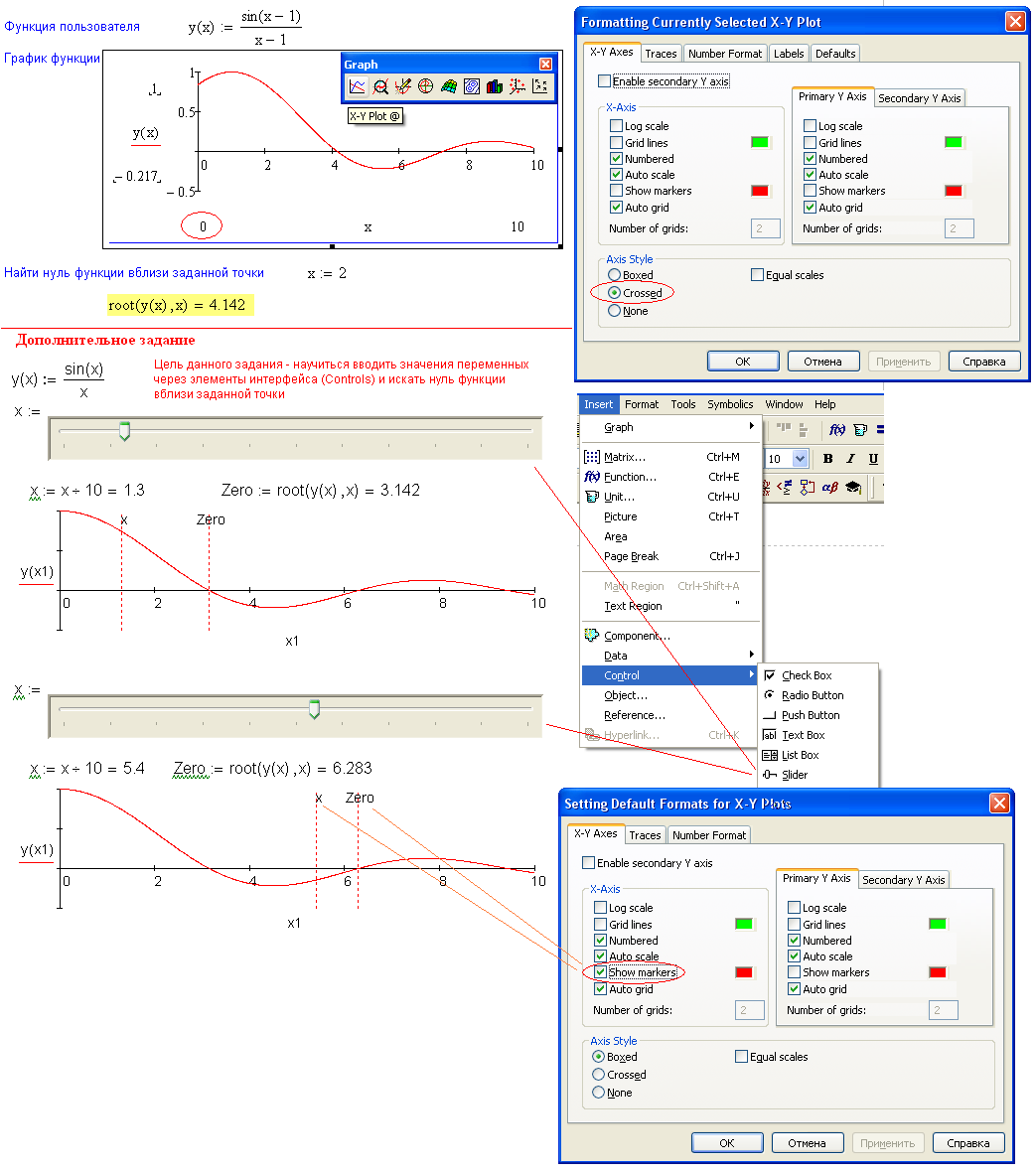

  3. Функция root – поиск корня вблизи точки и на отрезке

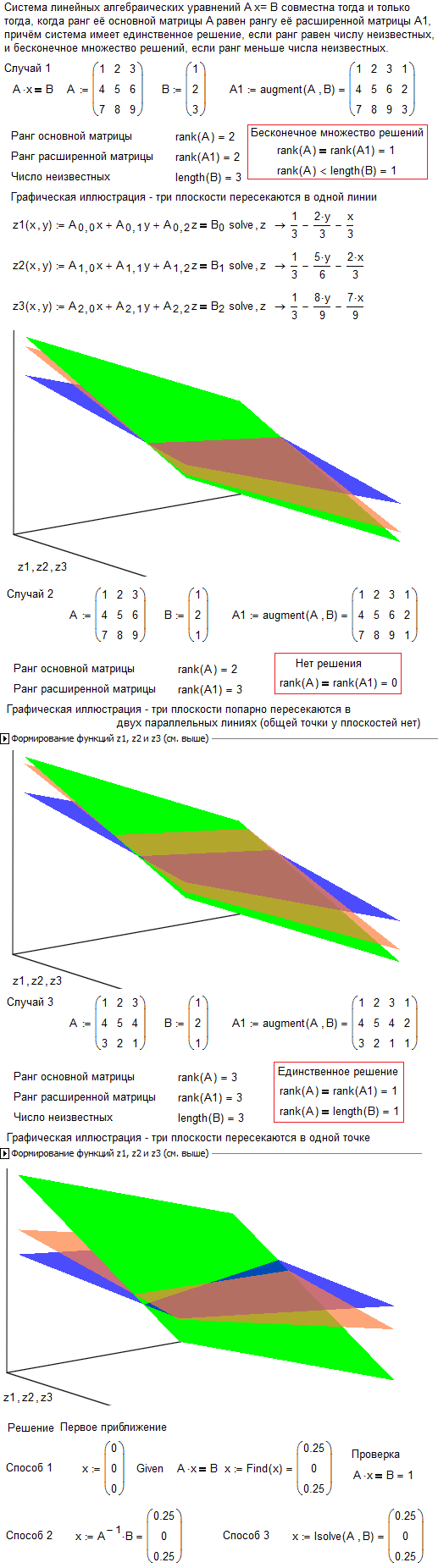

  4. Методы решения систем линейных алгебраических уравнений в среде Mathcad (дополнительный рисунок, учебник)

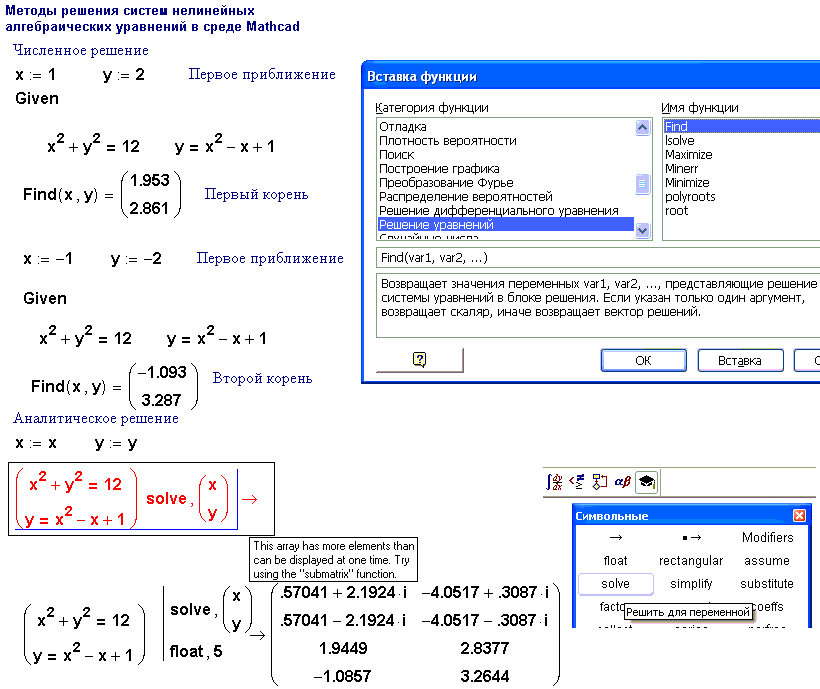

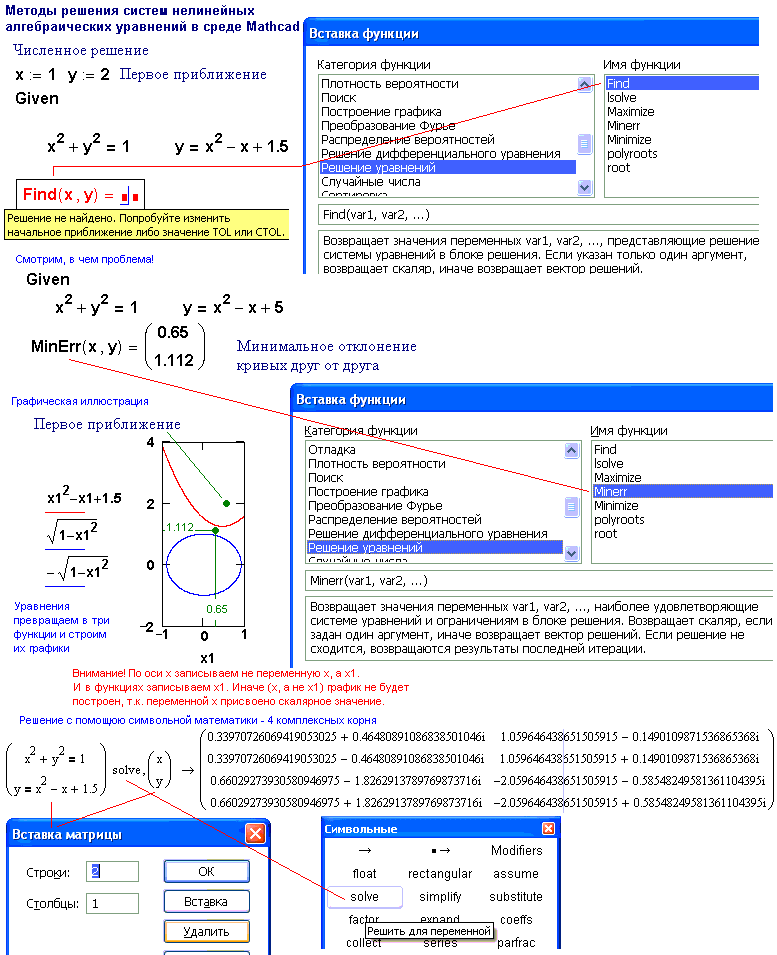

  5. Методы решения систем нелинейных алгебраических уравнений в среде Mathcad (численные и аналитические методы) (учебник)

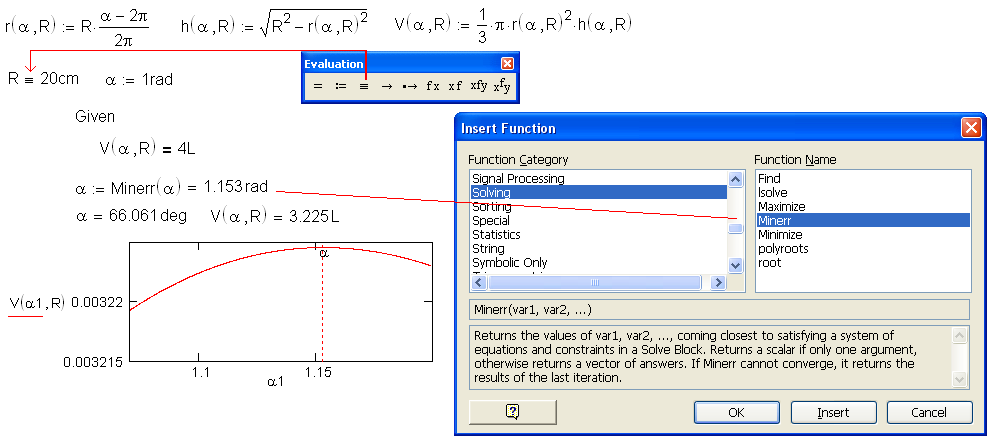

  6. Отличия в работе функций Find и MinErr в среде Mathcad

  7. Методы поиска минимумов и максимумов функций в среде Mathcad (графический, численный и аналитический методы) (учебник, учебник)

III. Графика Mathcad (См. учебник - раздел 1.6 [8])

1. Типы графиков в среде Mathcad 15 и Mathcad Prime 2.0

2.       Графическое отображение функциональных зависимостей в среде Mathcad

3.       Принципы создания и форматирования двумерных графиков в среде Mathcad. Технология «быстрого» построения 2D-графика

4.       Принципы создания и форматирования трехмерных графиков в среде Mathcad. Технология «быстрого» построения 3D-графика

5.       Использование цвета для форматирования графиков и поверхностей в среде Mathcad

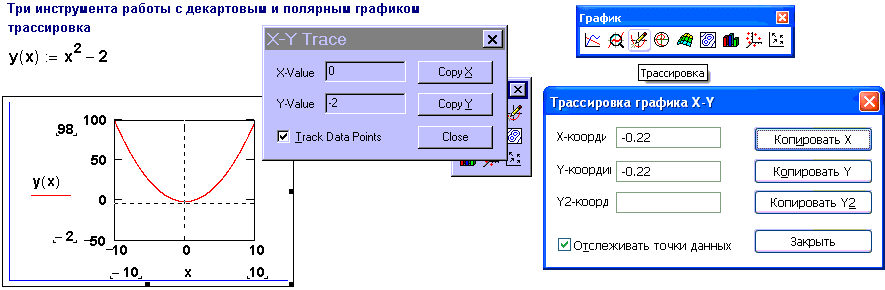

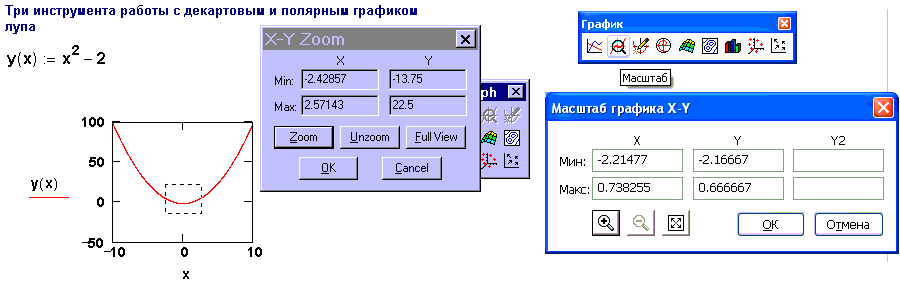

6.       Три инструмента работы с декартовым и полярным графиком: форматирование, лупа и трассировка

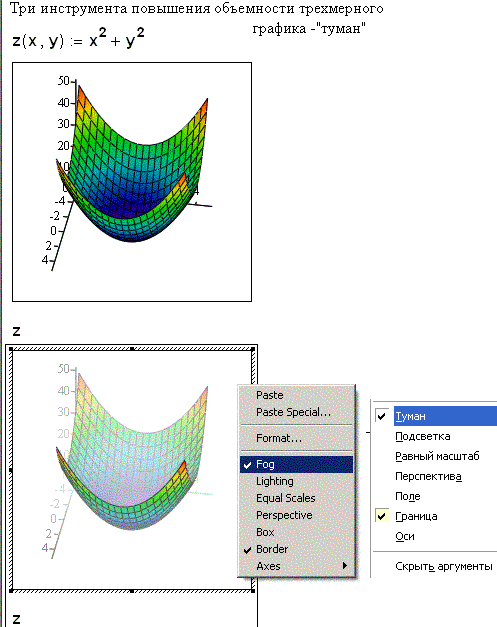

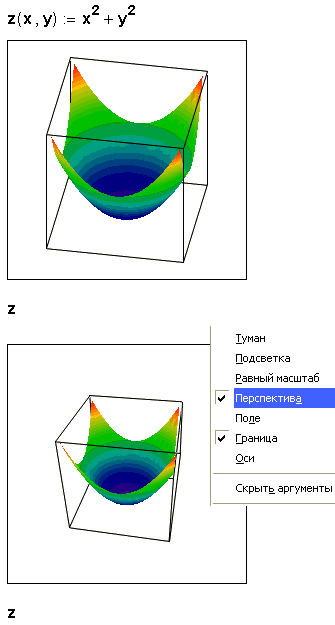

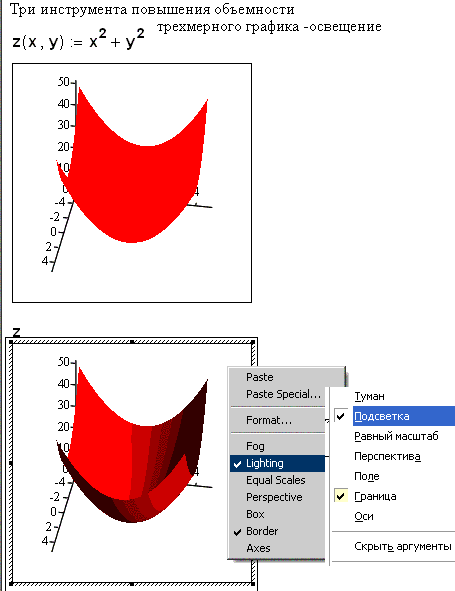

7.       Три инструмента повышения объемности трехмерного графика – перспектива, «туман» и освещение

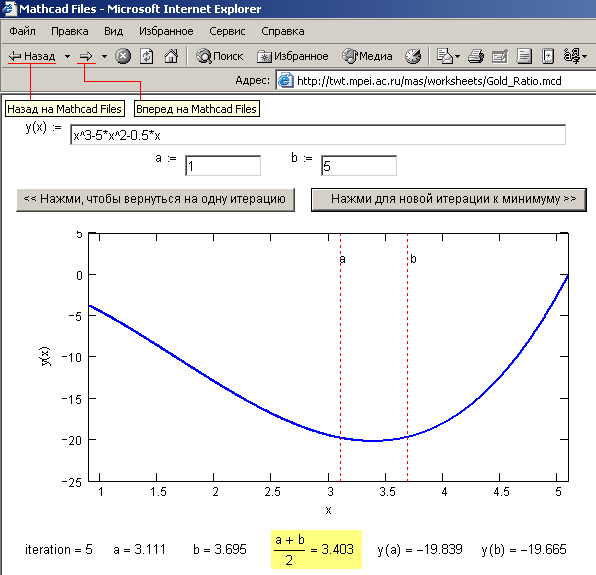

8.       Принципы анимации в среде Mathcad Псевдоанимация через Интернет (учебник - раздел 1.7 [1])

9.       Этапы создания анимационных клипов в среде Mathcad  (учебник учебник - раздел 1.7 [1])

IV. Файловая система и вопросы IT безопасности

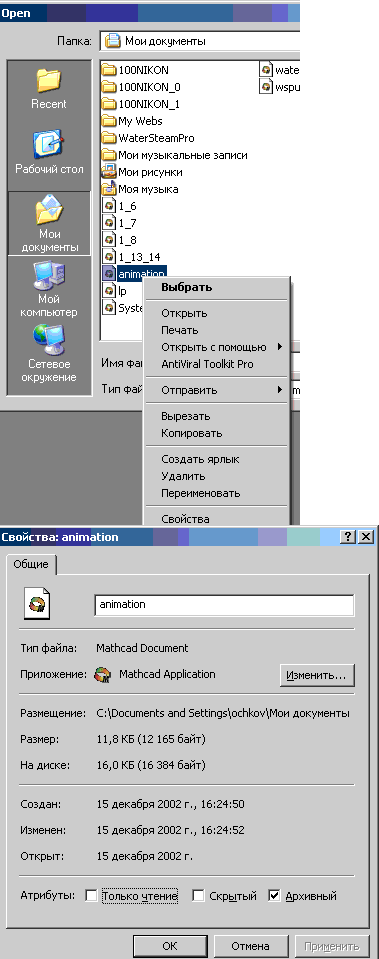

1.       Понятие файла. Основные атрибуты файла

2.       Основные операции с файлами

3.       Основные операции с каталогами (папками)

4.   Основные приемы обеспечения безопасности работы в Интернете и социальных сетяхnew

5.   Основные приемы обеспечения безопасности работы с электронной почтойnew

V. Меню Tools (Инструменты) пакета Mathcad

1.       Основные команды меню Tools (Инструменты) пакета Mathcad

2.       Создание новых и изменение размера существующих векторов и матриц (массивов – простых и составных) в среде Mathcad

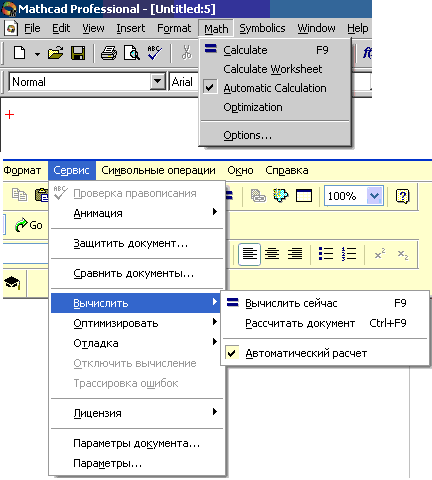

3.       Автоматический и ручной режимы работы Mathcad

4.       Встроенные (системные) переменные и константы в среде Mathcad

5.       Основные принципы работы с функциями пользователя в среде Mathcad

6.       Основные приемы форматирования чисел в среде Mathcad

VI. Меню Edit (Редактирование) и Insert (Вставка) пакета Mathcad 15

1.       Основные команды меню Edit (Редактирование) пакета Mathcad 15

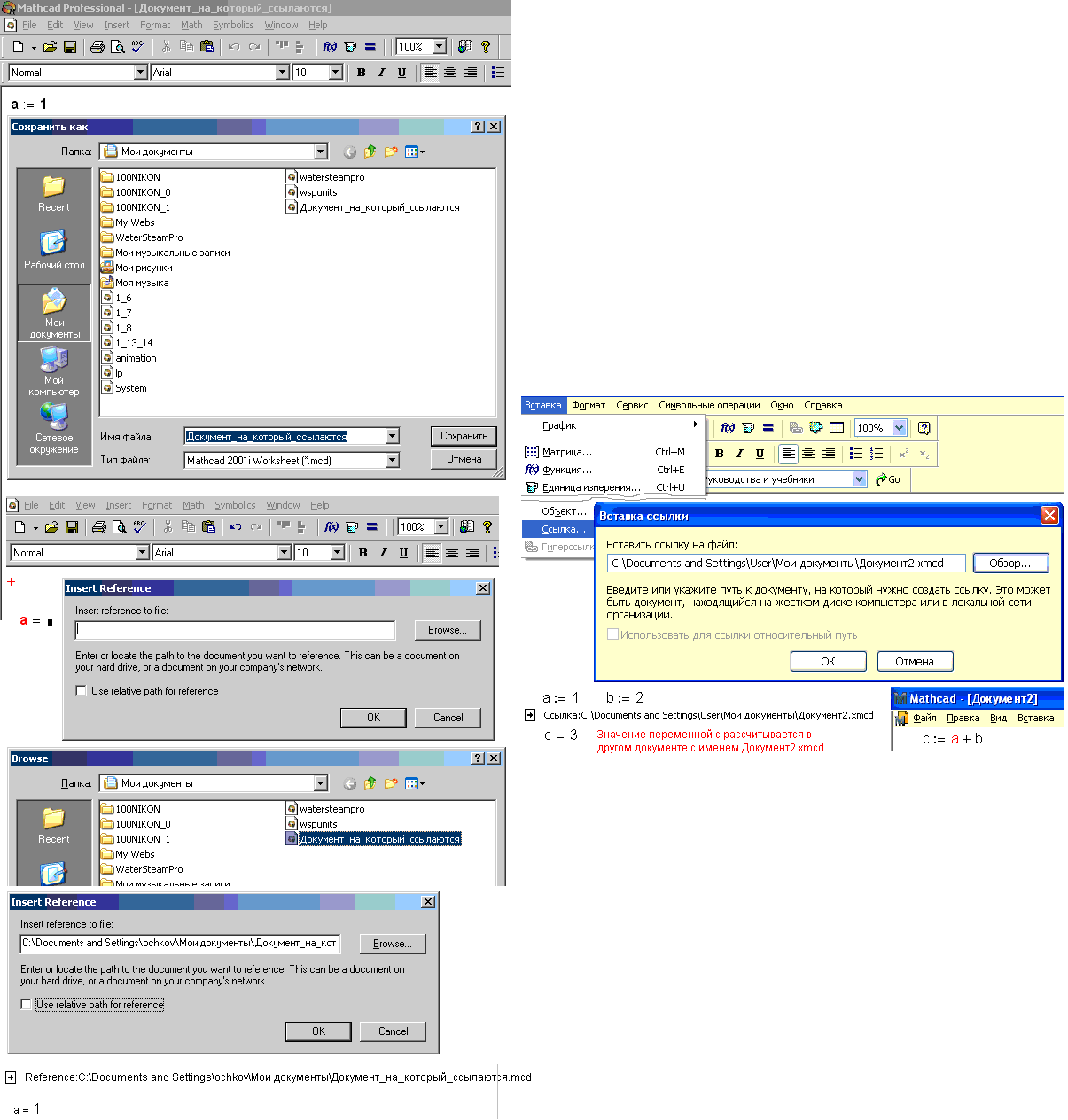

2.       Связь между документами Mathcad (суть команды Reference)

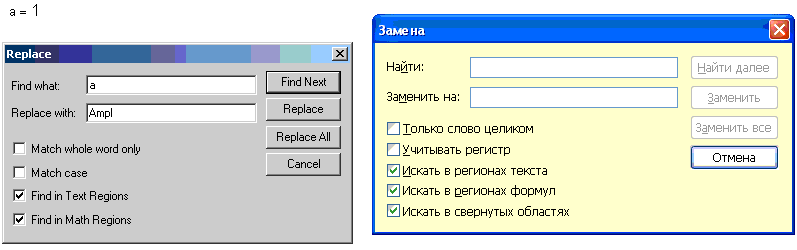

3.       Основные приемы редактирования документов в среде Mathcad

VII. Функции и операторы Mathcad (см. учебник)

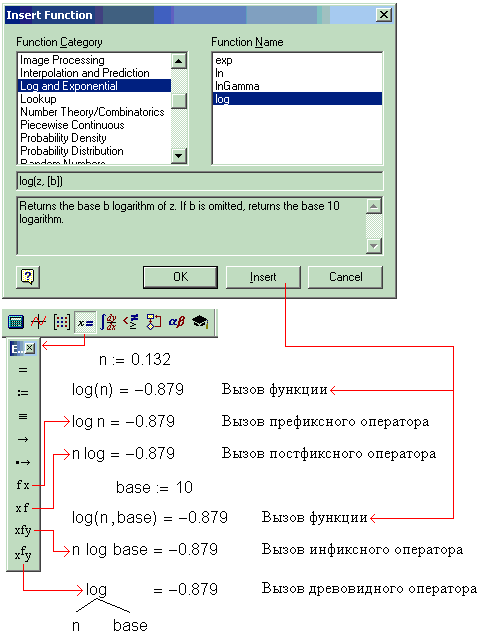

1.       Основные признаки и отличия функции и оператора Mathcad

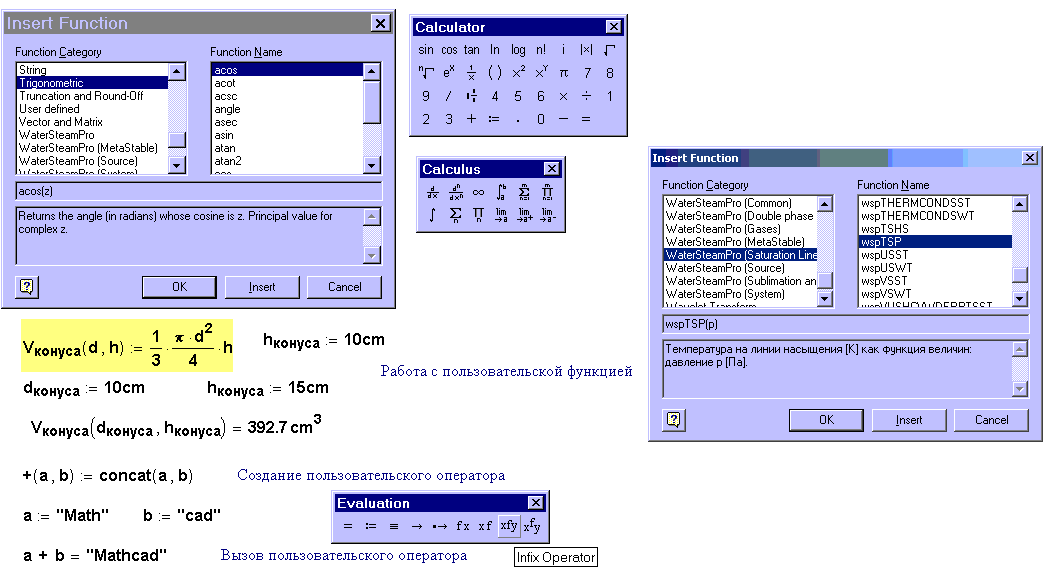

2.       Встроенные и пользовательские операторы и функции в среде Mathcad

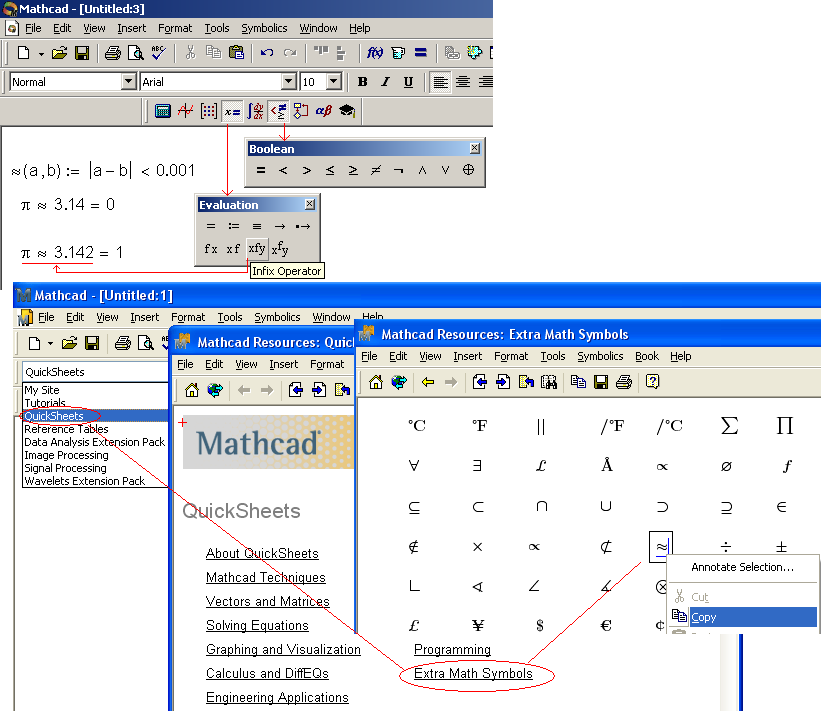

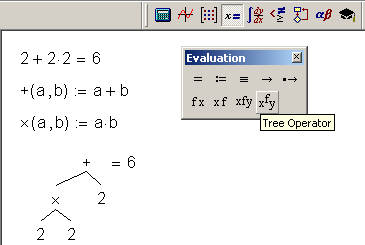

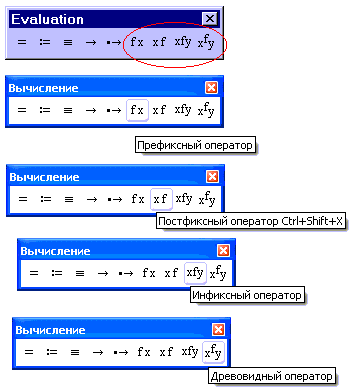

3.       Операторы: двухместный инфиксный и двухместный древовидный, одноместный prefix, одноместный postfix, многоместный встроенный оператор

4.       Булевы функции и операторы в среде Mathcad (см. описание здесь pdf html)

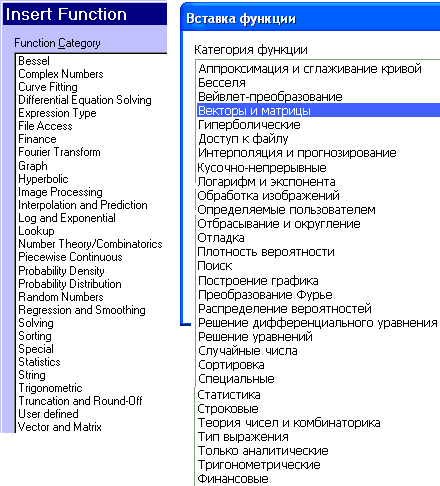

5.       Основные группы встроенных функций в среде Mathcad

6.       Основные «матричные» встроенные функции и операторы в среде Mathcad

7.       Невидимая переменная и функция в среде Mathcad

VIII. Работа в среде Mathcad с физическими величинами (см. учебник - глава 2 из [8])

1.       Мастер Размерностей Mathcad

2.       Пользовательские и встроенные единицы физических величин

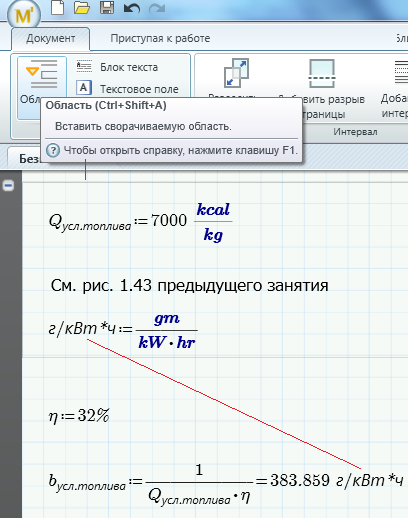

3.       Работа с пользовательской размерной величиной (на примере стоимости) Единица стоимости в среде Mathcad 14

4.       Оператор ввода числового значения с единицей физической величины Ввод температуры по шкале Цельсия в Mathcad 11/12 и 13/14

5.       Оператор вывода числового значения с единицей физической величины

6.       Работа с размерностями физических величин при построении графиков

7.       Понятие «мягкие» и «жесткие» единицы физической величины   Настройка «мягких» единиц измерения в среде Mathcad 14

8.       Изменение системы физических величин в среде Mathcad

9.       Работа с относительными шкалами измерений в среде Mathcad (на примере работы с градусами Цельсия)   Градусы Цельсия и Фаренгейта в среде Mathcad 13/14   Работа с пользовательской величиной

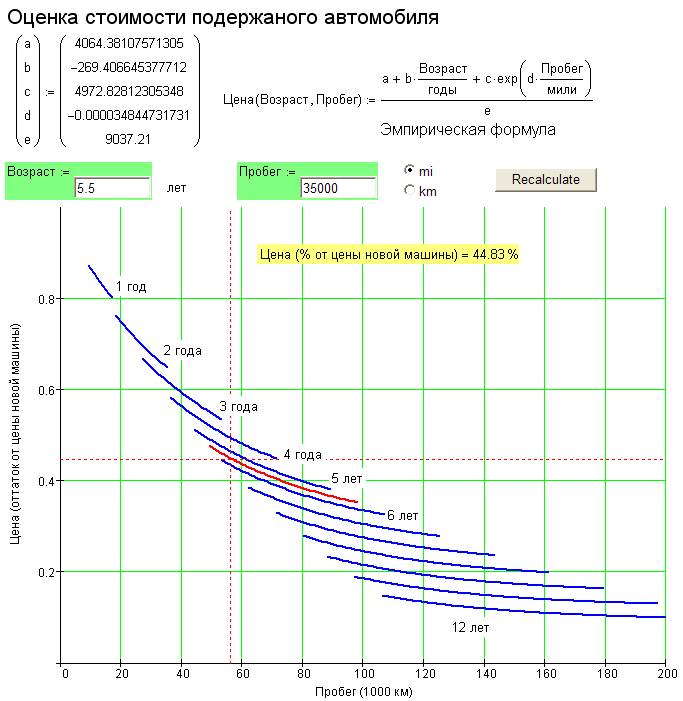

10.   Работа с размерными эмпирическими формулами в среде Mathcad Пример с ценою подержаного автомобиля

IX. Символьная математика Mathcad

1.       Основные команды символьной математики и особенности их выполнения в среде Mathcad15

2.       Основные операторы символьной математики и особенности их выполнения в среде Mathcad 15 и Mathcad Prime

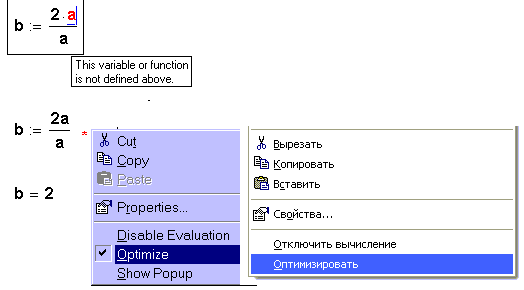

3.        Оптимизация в среде Mathcad численных расчетов через символьные преобразования (технология SmartMath)

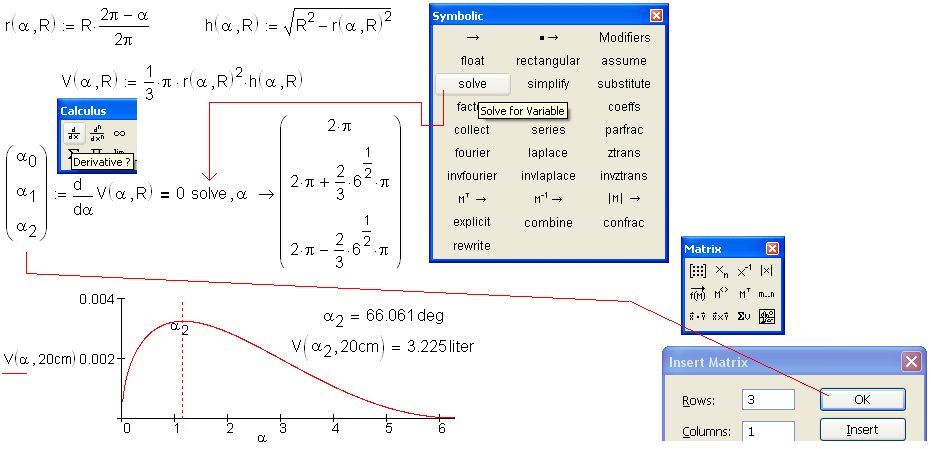

4.        Поиск максимумов и минимумов функций (особых точек) с помощью операторов символьной математики Mathcad (дополнительный рисунок)

5.        Основные приемы проверки правильности символьных преобразований

6.        Комбинирование численных и аналитических методов при решении задач на компьютере

X. Интерполяция и аппроксимация в среде Mathcad (см. описание здесь и здесьnew)

1.       Линейная интерполяция в среде Mathcad  (см. анимацию)

2.   Интерполяция сплайном в среде Mathcadnew  (см. анимацию)

3.       Аппроксимация в среде Mathcad (см. анимацию)



Учебная литература:

1.   Очков В.Ф. Советы пользователям Mathcad, М.: Издательство МЭИ, 2001  (книгу можно взять в библиотеке МЭИ)

2. Макаров Е. Инженерные расчёты в Mathcad 15. Учебный курс. - СПб. Питер. 2011.

3.   Обучающий курс по Mathcad на CD-ROM (фирма Мультимедия Технологии) (CD-ROM диск можно взять в библиотеке МЭИ)

4.   Обучающий курс по Mathcad в Интернет

5.   Очков В.Ф. Физические и экономические величины в Mathcad и Maple, М.: Финансы и статистика, 2002

6.   Очков В.Ф. Mathcad 14 для студентов и инженеров: русская версия, СПб: БХВ-Петербург, 2009

7. Теплотехнические этюды с Excel, Mathcad и Интернет / Под общ. ред. В.Ф. Очкова. Издательство БХВ-Петербург. 2014
